Es necesario conocer las dimensiones del tipo de teja a emplear, para proceder a estudiar la cubierta y determinar el reparto transversal y longitudinal de las piezas, obteniendo así el número necesario, siendo recomendable utilizar siempre un número de tejas enteras. Con el estudio previo del faldón es posible resolver de antemano los problemas que puedan surgir a la hora de realizar el replanteo en la obra.

3.1.3 Acopio

En este apartado se dan una serie de recomendaciones acerca del deposito y movimiento que sufren las tejas en la obra.

Las tejas se suministran a la obra empaquetadas, generalmente en palets plastificados, con un peso que varia entre los 500 y 1.200 Kg. aproximadamente.

Los palets se colocarán en superficies horizontales, firmes y limpias.

Las tejas se almacenarán en lugares donde no se manipulen productos tales como: cal, cemento, yeso, pintura, o donde se efectúen revestimientos, para evitar que las tejas se puedan manchar, deteriorando su aspecto inicial.

Puede existir una ligera variación en el tono de las tejas, por lo que es recomendable combinarlas de dos o mas palets para conseguir un acabado homogéneo.

Posteriormente al replanteo, las tejas se distribuirán sobre la cubierta en grupos de 6 a 10 unidades, obteniendo de este modo un reparto racional de la carga y facilitando la labor del operario.

3.1.4 Corte de las Piezas

Es habitual que en la ejecución de la cubierta sea necesario cortar alguna pieza, bien para adaptarse al replanteo o para resolver los puntos singulares.

Las tejas se cortarán con la herramienta adecuada, y en un lugar que reúna las debidas condiciones de seguridad para el operario.

3.1.5 Mojado de las Tejas

Cuando se vaya emplear mortero como elemento de fijación, se mojarán previamente a la colocación en los puntos singulares, el soporte, las tejas y piezas especiales.

3.2 Ejecución

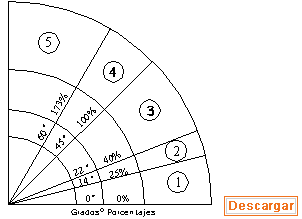

3.2.1 Pendientes de Uso
En este apartado se aportan los datos necesarios para poder decidir la inclinación mínima necesaria del faldón que se quiere cubrir con tejas, en función de la situación geográfica del edificio y su entorno, (ver apartado 3.1.1 Zonas de aplicación).

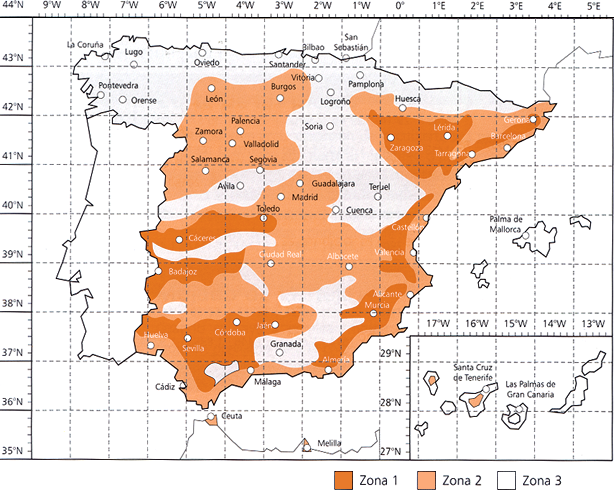

En ocasiones, para elegir la pendiente de la cubierta se sigue la practica local, en base a la experiencia de otras construcciones. Es recomendable utilizar las tablas adjuntas, que ayudarán a escoger la pendiente mínima del faldón y en el caso de tejas curvas también el solape mínimo, consiguiendo así la adecuada escorrentía del agua, y garantizando la estanqueidad de la cubierta.

Teja curva

Según la norma N.T.E.- QTT , los faldones de las cubiertas que utilicen tejas curvas tendrán una pendiente mínima del 26 % o 15º, aunque es posible que las condiciones locales hagan que este mínimo deba incrementarse, (ver apartado 3.1.1 Zonas de aplicación).

A continuación se reproduce una tabla con los solapes mínimos a utilizar en función de la inclinación del faldón.

Para longitudes de faldones superiores a 12 m, se deberá realizar un estudio particular siguiendo las recomendaciones del fabricante.

Tejas mixta y plana monocanal

El solape longitudinal y transversal entre las tejas, dependerá del diseño particular del sistema de encaje en cada modelo, siendo recomendable cumplir los mínimos indicados en el apartado (2.1. Material de cobertura).

3.2.2 Fijación

Los niveles que a continuación se describen, indican el número, los puntos, el sistema, etc, que se empleará para fijar las tejas al faldón, en función de las pendientes de uso.

Nivel A

Las tejas se apoyarán simplemente sobre rastreles o se recibirán con mortero, quedando en éste caso embebidos en el mismo los tacones que posee la teja en su cara interior.

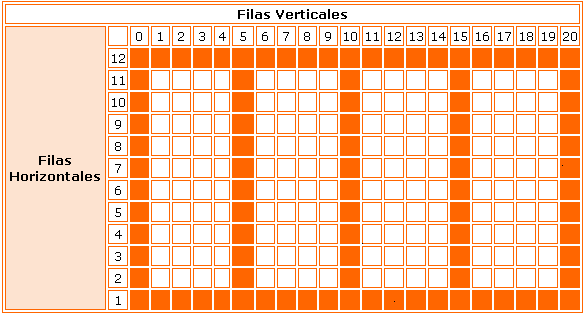

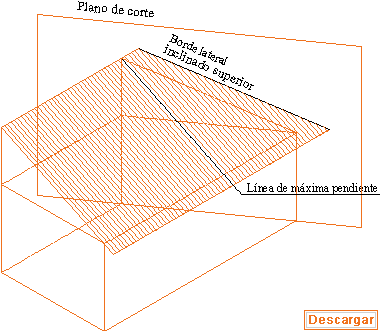

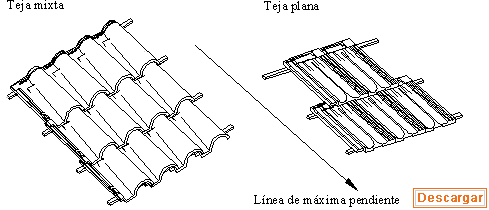

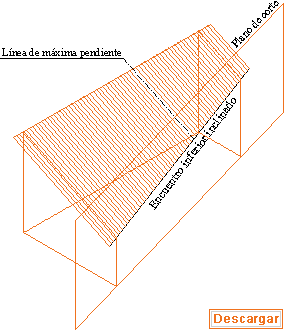

Se debe determinar la línea de máxima pendiente del faldón, que indicará la trayectoria del agua desde la cumbrera hasta el alero, utilizando un nivel con el que se determina la horizontal, siendo su perpendicular sobre el faldón la línea de máxima pendiente. Esta línea será marcada utilizando una plomada trazadora o bota de marcar.

También se debe tener en cuenta los encuentros en los puntos singulares (ver 3.2.5 Puntos singulares) ya que estos pueden condicionar el replanteo.

Tejas Mixtas y Planas

Para realizar correctamente el replanteo es necesario conocer previamente los pasos de montaje longitudinal y transversal, correspondientes a la teja que se vaya a emplear. Las medidas de los pasos de montaje serán facilitadas por el fabricante. Estas medidas se pueden determinar de la siguiente manera:

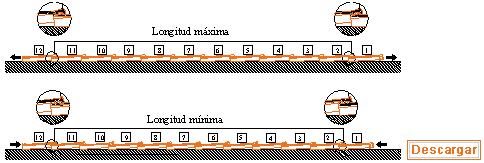

Paso de montaje longitudinal:

Es la distancia entre los tacones de apoyo de una teja y su inmediata superior. Conociendo esta medida se replantean las filas verticales y se determina la distancia a la que se deben colocar los rastreles. Se toman 12 tejas al azar y sobre una superficie plana, se coloca una fila boca abajo encajando unas con otras, y manteniendo siempre las tejas encajadas entre si, procediendo de la siguiente manera:

Separarlas individualmente todo lo que permita el sistema de encaje transversal. Con las tejas colocadas en dicha posición se mide la distancia entre los vértices inferiores de los tacones de apoyo de las tejas segunda y decimosegunda. Esta distancia se redondea al milímetro y se anota como longitud máxima.

Juntarlas individualmente todo lo que permita el sistema de encaje transversal. Tomar la medida entre los vértices inferiores de los tacones de apoyo de las tejas segunda y decimosegunda. Esta distancia se redondea al milímetro y se anota como longitud mínima.

El paso de montaje longitudinal se obtiene a partir de la siguiente expresión:

Separarlas individualmente todo lo que permita el sistema de encaje longitudinal. Con las tejas colocadas en dicha posición se mide la distancia entre dos puntos iguales de las tejas segunda y decimosegunda. Esta distancia se redondea al milímetro y se anota como longitud máxima.

Juntarlas individualmente todo lo que permita el sistema de encaje longitudinal. Tomar la medida entre dos puntos iguales de las tejas segunda y decimosegunda. Esta distancia se redondea al milímetro y se anota como longitud mínima.

La longitud del paso de montaje transversal se obtiene a partir de la siguiente expresión:

Tejas Curvas

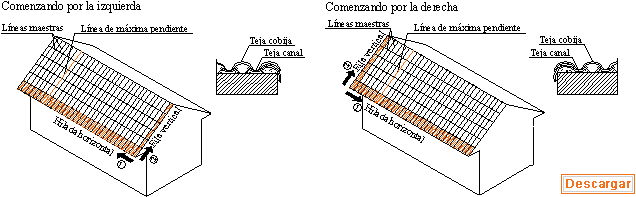

Se presenta la primera hilada horizontal de tejas perpendicular a la línea de máxima pendiente, siendo indiferente comenzar por la derecha o por la izquierda.

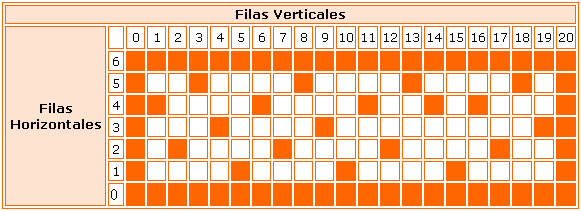

La distancia entre-ejes longitudinales de las tejas canal será constante a lo largo de todo el faldón y tal que permitirá la colocación de las tejas cobijas, dejando una separación libre de paso de agua, constante, comprendida entre 30 y 70 mm (ver capítulo 3.2.4 Colocación).

A continuación se replantea la primera fila vertical paralela a la línea de máxima pendiente, empezando desde la parte mas baja del faldón y hasta alcanzar la línea de cumbrera. Las tejas se solaparán entre sí la longitud mínima necesaria que varía entre 7 y 15 cm según se indica en el apartado 3.2.1 Pendientes de Uso. Para lograr una colocación homogénea de las tejas en cuanto al solape, es recomendable utilizar un escantillón.

A continuación, se presenta (ver capitulo 3.2.4 Colocación) la primera fila vertical paralela a la línea de máxima pendiente, de acuerdo con el paso de montaje longitudinal. Se empieza desde la parte mas baja del faldón hasta alcanzar la línea de cumbrera, encajando unas tejas con otras, al mismo tiempo que se coloca el lateral de ese mismo lado.

1. Rastreles paralelos a la línea de máxima pendiente:

Tejas Curvas

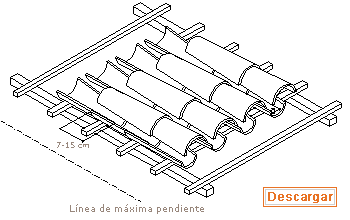

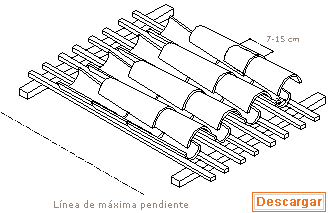

En esta situación cada teja canal se apoya sobre dos rastreles paralelos al eje longitudinal de la teja. La separación entre las parejas de rastreles permitirá la colocación de las cobijas dejando una separación mínima libre de paso de agua constante, comprendida entre 30 y 70 mm, fijándose los rastreles al soporte y procediendo a continuación a la colocación de las tejas.

Tejas Curvas

En este caso cada teja canal se apoya sobre un rastrel, siendo la separación a la que se deben colocar estos tal que permita que se cumplan los solapes mínimos necesarios (ver apartado 3.2.1 Pendientes de uso), fijándose a continuación.

Posteriormente se procederá a presentar la primera hilada horizontal de modo que la distancia entre-ejes longitudinales de las canales permita la colocación de las cobijas dejando una separación libre de paso de agua, constante, comprendida entre 30 y 70 mm.

Se fijan los rastreles perpendiculares a la línea de máxima pendiente y con una distancia entre ellos determinada por el paso de montaje longitudinal. Una vez fijados los rastreles, se procede a presentar sobre los mismos la primera hilada horizontal de tejas, de acuerdo con el paso de montaje transversal.

3.2.4 Colocación

Una vez realizado el replanteo y preparado el soporte, con las líneas maestras trazadas, y en su caso con los rastreles fijados, se procede a colocar las tejas de la siguiente manera:

Tejas Curvas

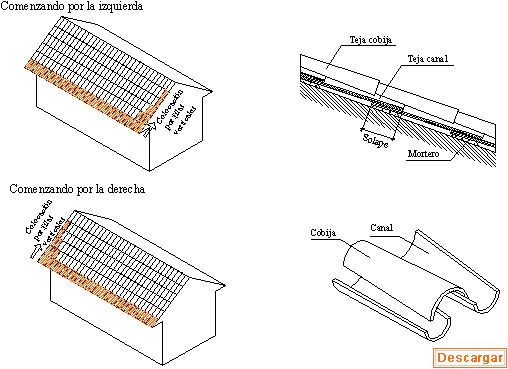

Comenzando por la primera hilada horizontal del alero (ver 3.2.5.1 Alero), se colocan las tejas canal orientándolas con la parte mas ancha hacia la cumbrera, quedando todas ellas fijadas individualmente solo en su extremo superior (ver 3.2.2 Fijación y 2.2 Material de fijación).

Es necesario colocar una cuerda en el alero, que servirá de referencia para que todas las tejas tengan el mismo vuelo y altura.

Después se colocan las cobijas sobre dos canales contiguas y orientándolas con la parte mas ancha hacia el alero.

Se fijarán las tejas cobijas, si la inclinación de la cubierta lo requiere

Se realizarán de esta forma y sucesivamente, todas las filas verticales del faldón, desde el alero hacia la cumbrera, teniendo en cuenta que cada hilada ira apoyada sobre la inmediata inferior la longitud de solape necesaria.

Primero se colocan las tejas que configuran el alero, (ver 3.2.5.1 Alero), quedando solapadas lateralmente y encajando unas con otras gracias al sistema de encaje longitudinal. Se comenzará la colocación por la derecha o por la izquierda dependiendo del diseño de las tejas.

En caso de ser necesaria la pieza de remate lateral, se colocará primero ésta, y desde el alero hacia la cumbrera a lo largo de todo el borde ( ver 3.2.5.5 Borde lateral).

A continuación se colocan las tejas de la primera fila vertical, desde el alero hacia la cumbrera, encajadas entre si gracias al sistema de encaje transversal que poseen.

Existe la posibilidad de rematar el borde lateral del faldón de tejas mixtas empleando remates laterales por encima de los mismas y colocándolos en la parte más alta de la teja.

El resto del faldón se completa con tejas dispuestas por sucesivas filas verticales, paralelas a la línea de máxima pendiente, desde el alero hasta la cumbrera, siguiendo las líneas maestras obtenidas en el replanteo y atendiendo a las recomendaciones de fijación de los capítulos 2.2 Material de fijación y 3.2.2 Fijación.

Consultar al fabricante de tejas planas, si el modelo que se pretende utilizar admite este tipo de colocación.

El remate lateral, se colocará solapando asegurando el solape con la teja (ver 3.2.5.5 Remate lateral). Se colocará desde el alero hasta la cumbrera fijándose con clavos, tornillos autotaladrantes u otros sistemas.

El resto del faldón se completa con tejas dispuestas por sucesivas hiladas horizontales, perpendiculares a la línea de máxima pendiente, desde el alero hasta la cumbrera, siguiendo las líneas maestras obtenidas en el replanteo y atendiendo a las recomendaciones de fijación de los capítulos 2.2 Material de fijación y 3.2.2 Fijación.

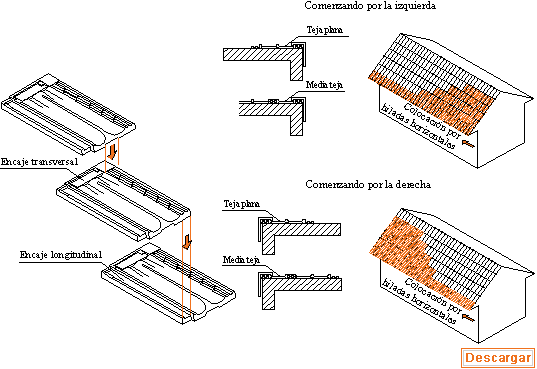

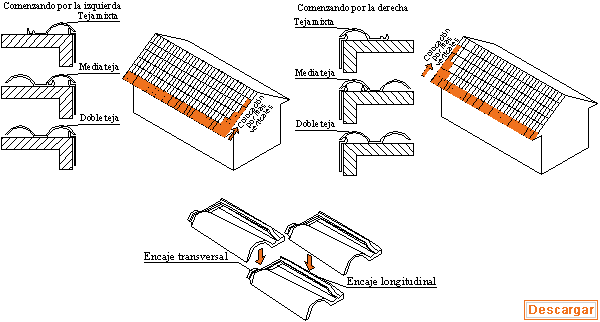

3.2.4.2 Juntas Encontradas (Matajuntas o tresbolillo)

Tejas Planas

Esta colocación solo es posible realizarla con tejas planas de la siguiente manera:

Primero se colocan las tejas que configuran el alero, (ver 3.2.5.1 Alero), quedando solapadas lateralmente y encajando unas con otras gracias al sistema de encaje longitudinal. Se comenzará la colocación por la derecha o por la izquierda dependiendo del diseño de las tejas, y empleando medias tejas o tejas enteras.

A continuación se colocan las sucesivas hiladas horizontales desde el alero hacia la cumbrera, alternando en los extremos de cada hilada tejas enteras y medias tejas.

El remate lateral, se colocará asegurando el solape con la teja (ver 3.2.5.5 Remate lateral). Se colocará desde el alero hasta la cumbrera fijándose con clavos, tornillos autotaladrantes u otros sistemas.

Ante la gran variedad de posibilidades en cuanto a materiales y su colocación, de entre los elementos que pueden constituir el soporte, se ha optado por no definirlos en los detalles constructivos. No obstante alguna de las soluciones aquí planteadas pueden no ser validas cuando las tejas se colocan sobre un soporte metálico, formado por cerchas, correas, rastreles etc. , ya que el movimiento y las dilataciones de este soporte puede provocar grietas en los macizados de mortero.

Se prestará especial atención a los capítulos 2.2 Materiales de fijación y 3.2.2 Fijación, cuando se hable de fijar las piezas, y al 2.4 Complementos, cuando se utilicen materiales para encuentros, canalones, chapas metálicas, etc.

Los puntos singulares a tratar son:

3.2.5.1 Alero

Una vez que se ha realizado el replanteo y con las líneas maestras marcadas sobre el faldón, se pueden presentar las siguientes situaciones: alero horizontal o alero inclinado.

3.2.5.1.1 Alero horizontal:

En este caso la línea de máxima pendiente del faldón es perpendicular a la línea del alero. Esta es la posición mas habitual para ejecutar el alero empleando las soluciones tradicionales.

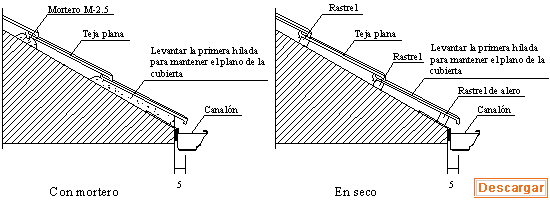

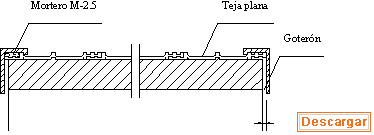

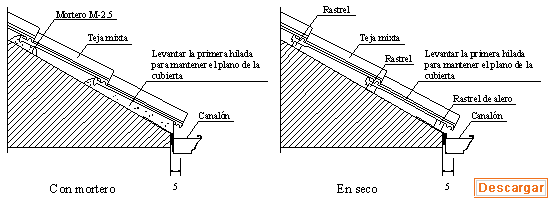

Situar y fijar las tejas de acuerdo con el vuelo marcado. Es necesario mantener elevada la primera hilada de tejas, en una altura equivalente al grosor de una teja utilizando un rastrel de mayor altura. Gracias a esta elevación se evita su cabeceo y se mantienen todas con la misma pendiente.

La distancia entre el primer rastrel y su inmediato superior es menor que la existente entre los demás, con el fin de permitir que la primera fila sobresalga el vuelo determinado.

Todas las tejas quedarán alineadas con sus bordes superiores contenidos en un mismo plano.

Si se prevé la posibilidad de acumulación de nieve y la formación de hielo que obstaculice el flujo del agua ya fundida, se solucionará constructivamente el alero colocando una capa impermeable debajo de las primeras filas de tejas, de forma que se eviten las filtraciones de agua así como la retención de la misma, realizando un alero ventilado. Es aconsejable colocar un canalón que recoja el agua eventualmente filtrada, y la aportada directamente por el faldón.

Tejas curvas

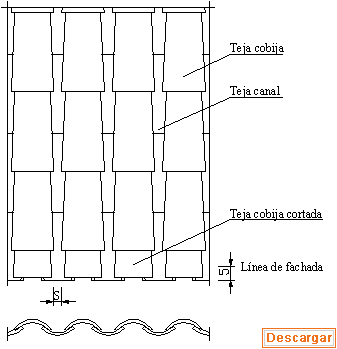

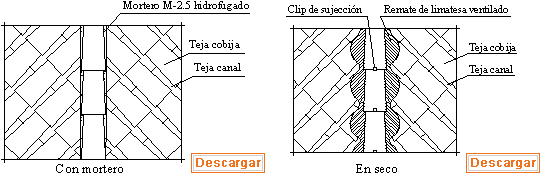

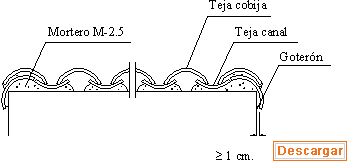

Se rellenará con mortero M-2.5 el espacio entre las tejas canal, y a continuación se recibirá también la primera hilada de tejas cobijas. Dicha hilada esta compuesta por medias tejas cobijas que se colocan ligeramente retranqueadas respecto de las canales. De esta manera se consigue que las juntas entre canales y cobijas queden encontradas.

Se debe recordar que, es necesario humedecer en el momento de su colocación todas las piezas en contacto con el mortero, para evitar la deshidratación del mismo.

Si la cubierta se ejecuta en seco, se fijarán mecánicamente todas las tejas.

b Alero horizontal con canalón visto:

Su ejecución es similar a la de un alero sin canalón, pero con las particularidades que la colocación de este conlleva.

Previa colocación de las tejas del alero, se fijan al faldón las abrazaderas que soportan el canalón. La entrega mínima de estas en el faldón es de 15 cm y la separación máxima entre ellas de 5 m.

La pendiente del canalón será superior al 1%, estando orientada hacia las bajantes, que se encontrarán a una distancia máxima de 20 m.

La unión entre canalón y abrazaderas será tal que permitirá la libre dilatación de ambos elementos. El canalón no se anclará directamente a la teja.

Se mantendrá el vuelo de las tejas sobre la línea del alero del faldón, asegurándose de que estas vierten correctamente el agua al canalón.

Si se prevé la posibilidad de acumulación de nieve y la formación de hielo que obstaculice el flujo del agua ya fundida, se solucionará constructivamente el alero colocando una capa impermeable debajo de las primeras filas de tejas, de forma que se eviten las filtraciones de agua así como la retención de la misma, realizando un alero ventilado. Es aconsejable colocar un canalón que recoja el agua eventualmente filtrada, y la aportada directamente por el faldón.

Para el dimensionado del canalón consultar NTE-QTT y la norma UNE-EN 612.

Las dimensiones del canalón cumplirán con la UNE-EN 612, y además serán tales que permita una limpieza fácil del mismo. El canalón tendrá una pendiente mínima del 1% y verterá el agua hacia las bajantes que no estarán separadas mas de 20 m.

La línea de alero se resolverá igual que en el caso de un alero sin canalón, ejecutando las hiladas horizontales necesarias, generalmente de una a tres, hasta llegar al canalón. Para evitar la filtración de agua en el encuentro teja canalón, éste se debe proteger con una banda de material impermeable que solape a las tejas y al canalón.

A continuación se colocan las siguientes hiladas de tejas, siguiendo las indicaciones dadas en la configuración del alero con canalón visto.

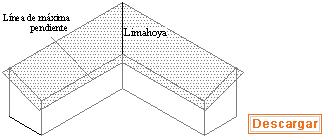

Para que el agua discurra según la línea de máxima pendiente del faldón, las tejas se colocarán de la siguiente manera, manteniendo las líneas maestras del replanteo como si el alero fuera horizontal:

Las tejas de la primera hilada horizontal se colocan con su vuelo correspondiente, teniendo en cuenta que a medida que se va ejecutando esta primera hilada las tejas tienen menos apoyo sobre el faldón y mas vuelo. Para que al final se consiga un vuelo constante en todas ellas, es necesario aplicar un corte, mediante disco, paralelo y a lo largo de toda la línea del alero.

Cuando uno de los dos faldones aporta mas agua que el otro a la limahoya, por tener mayor longitud y recoger mas agua o al tener mas pendiente y verter el agua con mayor fuerza, en el lateral perjudicado de la limahoya se tomarán medidas especiales para garantizar su estanqueidad como por ejemplo: ejecutar una limahoya mas ancha, aplicar una capa complementaria impermeable, etc.

También se prestará especial atención a las limahoyas que se formen por la intersección de dos faldones con la pendiente mínima aconsejable. Como la limahoya tiene menos pendiente que la de los faldones que la originan, esta tendrá poca inclinación y la evacuación del agua será mas lenta. Como precaución se puede ejecutar una limahoya mas ancha, aplicar una capa impermeable complementaria, etc.

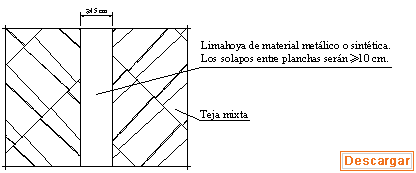

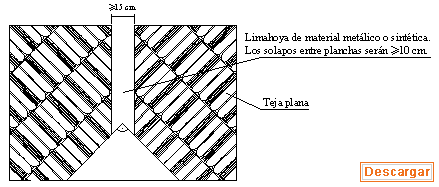

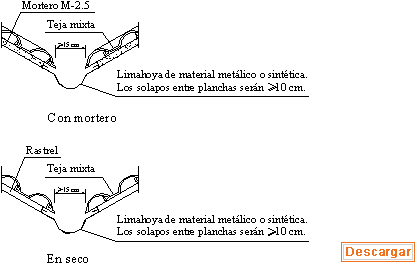

Se comienza a ejecutar antes de colocar las tejas y desde abajo hacia arriba, estando la superficie de apoyo perfectamente limpia.

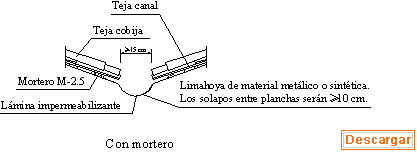

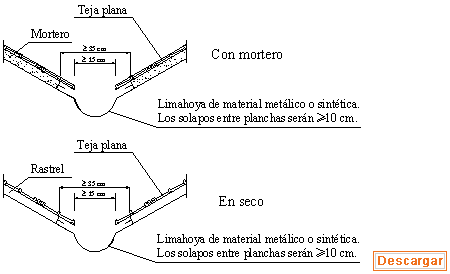

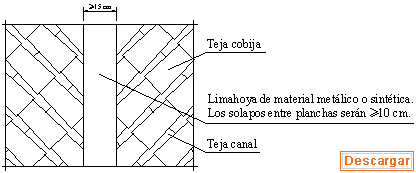

La limahoya esta constituida generalmente por diferentes materiales; plomo, zinc, chapa galvanizada, laminas flexibles impermeables⁷, etc. Se tendrá en cuenta que las planchas que la constituyan deberán solaparse entre si un mínimo de 10 cm para garantizar la estanqueidad de la misma. Dichas planchas se fijarán a ambos faldones de forma estanca y tendrán sus bordes resaltados para impedir la filtración del agua. La fijación entre los distintos módulos de la limahoya, se hará con elementos de fijación elástica: pegamentos, resinas epoxi, etc.

En el encuentro con la línea del alero, la limahoya deberá volar al menos 5 cm sobre el borde de la fachada, para evitar que el agua escurra por el mismo, ya que éste es el punto que mayor cantidad de agua recibe. Si el alero cuenta con canalón, la limahoya verterá en él.

El encuentro con la cumbrera se resuelve de forma que el material que constituye la limahoya solape a la línea de cumbrera. Posteriormente se protegerá dicho encuentro con el caballete.

Una vez realizada la limahoya se procederá a colocar las tejas teniendo en cuenta que han de ser cortadas según una línea paralela al eje de la limahoya, de manera que cada teja vuele un mínimo de 10 cm sobre la misma. La separación entre las tejas de cada faldón, que viertan agua a una misma limahoya, será mayor de 15 cm.

Todas las tejas, a ambos lados de la limahoya han de ser fijadas.

3.2.5.3.1 Faldón con faldón: (cubierta a dos aguas)

Todas las tejas de la última hilada horizontal superior se deben fijar, bien sobre los rastreles o sobre el faldón directamente mediante mortero hidrófugo, empleando el mínimo imprescindible.

Tejas Curvas

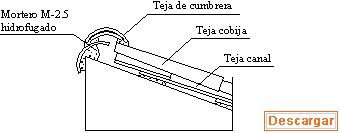

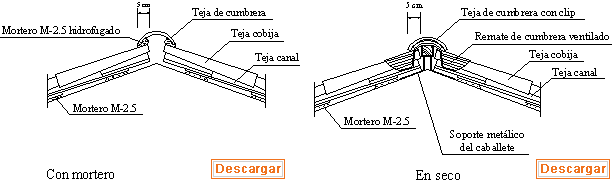

A continuación se coloca sobre las tejas de ambos faldones y recubriéndolas por lo menos 5 cm, una fila de caballetes o de tejas curvas en posición cobija con un solape mínimo entre ellas de 15 cm y en dirección opuesta a los vientos dominantes que traen lluvia. La colocación comienza por un extremo de la cumbrera fijando las tejas, quedando de esta manera protegido el encuentro entre los dos faldones.

Tejas Mixtas y Planas

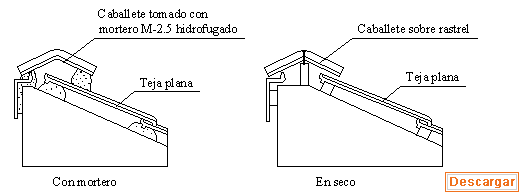

Después, se procede a colocar la pieza especial caballete que, solapando como mínimo 5 cm a las tejas y cuñas de ambos faldones, remata la cumbrera.

El caballete se fijará a lo largo de toda la línea de cumbrera.

Las piezas se acoplarán unas con otras gracias al sistema de encaje que poseen, comenzando por un extremo de la cumbrera y su colocación será opuesta a los vientos dominantes que traen lluvia.

El encuentro del caballete con el hastial de la cubierta, se resuelve empleando la pieza especial tapa lateral de caballete, que se fijará mediante clavos o tornillos autotaladrantes.

Si la cumbrera se remata en el otro extremo con otra tapa lateral de caballete, se puede emplear una pieza especial llamada doble hembra, que permite cambiar el sentido de encaje del caballete.

Cuando la cumbrera cambie de dirección, se empleará la pieza del sistema o en su defecto se impermeabilizará cuidadosamente. Se cortarán las piezas con el ángulo adecuado para su correcta colocación. Este es un punto muy delicado de la cubierta que se deberá impermeabilizar cuidadosamente, al no existir el solape entre las piezas y/o se usará un accesorio existente en el mercado.

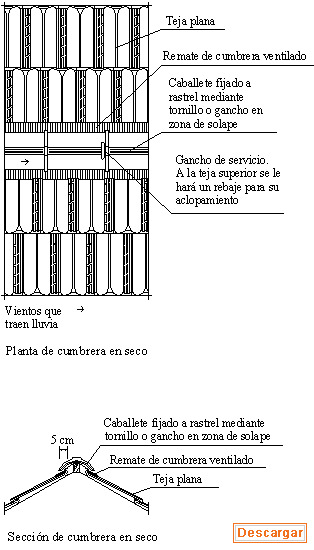

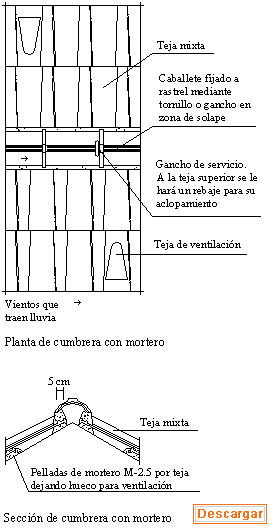

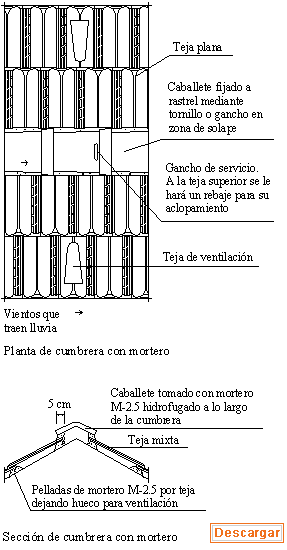

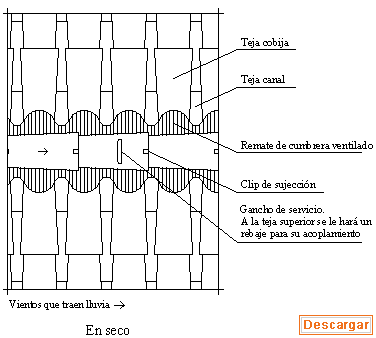

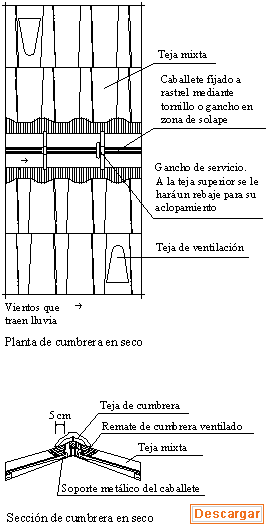

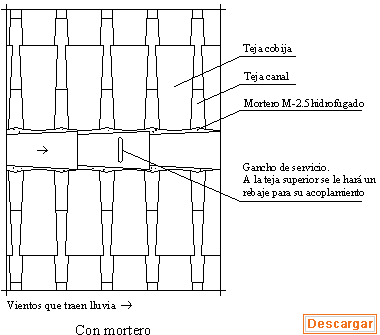

Otro punto delicado es el encuentro con el gancho de servicio. Para resolverlo se debe llegar hasta el gancho con una pieza a tope, de manera que a la siguiente, coincidente con el gancho, se le pueda practicar una rendija que permita el paso del mismo. No obstante este punto ha de ser impermeabilizado. El encuentro con el gancho de servicio se realizará según la normativa de seguridad vigente.

Tejas Curvas

La solución que para este encuentro se comenta, esta resuelta empleando mortero. En el caso de que se pretenda resolver este punto utilizando otra técnica, es necesario consultar al fabricante de las tejas para decidir la solución idónea.

Se colocan sobre el borde del faldón, ligeramente voladas y junto a las tejas de la última hilada, una fila de tejas curvas en posición cobija con un solape mínimo entre ellas de 15 cm . La dirección de colocación será opuesta a los vientos dominantes que traen lluvia, fijándolas y rejuntándolas con mortero M-2.5 hidrófugo. La función de esta fila de tejas es proteger el lateral de la línea de cumbrera haciendo de goterón.

Posteriormente se coloca, solapando al menos 5 cm a la última hilada y en la mitad a la fila de cobijas, una fila de tejas curvas en posición cobija con un solape mínimo entre ellas de 15 cm y en dirección opuesta a los vientos dominantes que traen lluvia. La colocación comienza por un extremo de la cumbrera, recibiendo y rejuntando las tejas con mortero M-2.5 hidrófugo, quedando de esta manera rematada.

Es una practica habitual introducir en el mortero del borde, un pequeño trozo de teja curva en posición canal. Con ello se protege el encuentro de la teja canal del faldón con el borde y se favorece la evacuación del agua.

Tejas Mixtas y Planas

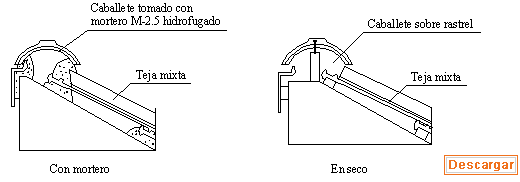

A continuación se coloca sobre el borde del faldón, ligeramente voladas y junto a las tejas de la última hilada o al rastrel de cumbrera, una fila de piezas de remate lateral. La función de este es proteger el lateral de la línea de cumbrera haciendo de goterón, y la dirección de colocación será opuesta a los vientos dominantes que traen lluvia.

El remate lateral se fijará sobre un rastrel de madera colocado en el lateral o en la cumbrera, utilizando clavos o tornillos autotaladrantes y teniendo la precaución de sellar siempre los orificios de las piezas.

Seguidamente se coloca, solapando al menos 5 cm a la última hilada de tejas, y 5 cm al remate lateral, una fila formada por caballetes en dirección opuesta a los vientos dominantes que traen lluvia. la colocación comienza por un extremo de la cumbrera fijando todas las piezas, quedando de esta manera rematada y asegurando la estanqueidad de la misma.

El encuentro del caballete con el hastial de la cubierta, se puede resolver empleando la tapa lateral de caballete.

Si la cumbrera se remata en el otro extremo con otra tapa lateral de caballete, se puede emplear una pieza especial doble hembra, que permite cambiar el sentido de encaje del caballete. Se fijará mediante clavos o tornillos autotaladrantes.

Si se emplea mortero conviene se hará en la cantidad mínima imprescindible.

Si la colocación se realiza sobre rastreles, las tejas se colocarán a testa con el rastrel de la limatesa, pero si no se emplean, lo harán a testa entre ellas.

Todas las tejas que formen este encuentro deben quedar fijadas, bien sobre los rastreles o directamente sobre el faldón. Si la fijación y acabado de la limatesa se hace con mortero, conviene que sea en la cantidad mínima imprescindible.

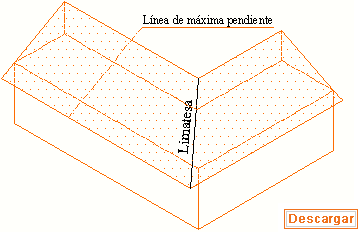

Tejas Curvas

En el encuentro con el alero, la primera teja cobija que se coloca, debe recibir en su parte mas ancha dos cortes, paralelos a los aleros, gracias a los cuales se puede colocar con el mismo vuelo que las tejas del alero.

La última teja cobija colocada en la limatesa, debe quedar solapada por la cumbrera.

En el caso de encontrarse dos limatesas con una cumbrera, ambas deben encontrarse a tope y quedar solapadas posteriormente por esta.

En el caso de emplear mortero para fijar las piezas, es una practica habitual el introducir en el mortero de la limatesa, un pequeño trozo de teja curva en posición canal. Con ello se protege el encuentro de la teja canal del faldón con la limatesa y se favorece la evacuación del agua.

Tejas Mixtas y Planas

A continuación se coloca solapando 5 cm a las tejas cortadas de ambos faldones, una fila de caballetes, quedando protegido el encuentro entre los dos faldones.

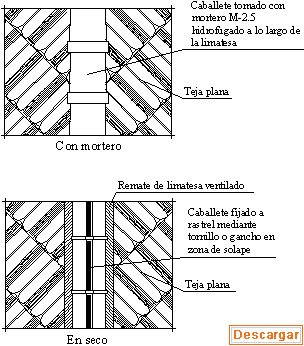

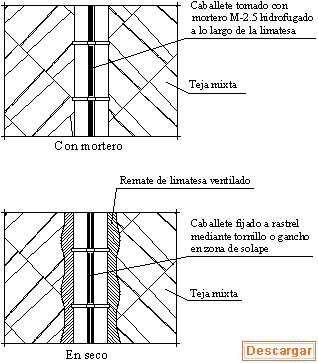

La colocación comienza por el encuentro de la limatesa con el alero y se hará desde abajo hacia arriba, fijando todas las tejas de manera que la limatesa sea estanca.

En el encuentro de la limatesa con el alero es recomendable utilizar la pieza final de caballete. Con su uso se consigue un remate perfecto para dicho encuentro, tanto desde el punto de vista estético como funcional.

La última pieza caballete colocada en la limatesa, debe quedar solapada por la cumbrera. En el caso de encontrarse dos limatesas con una cumbrera, ambas deben encontrarse a tope y quedar solapadas posteriormente por ésta.

Para los encuentros limatesas-cumbrera, se utiliza el caballete a tres aguas. Esta pieza solo se adapta a determinados ángulos, por lo que es recomendable consultar con el fabricante.

Tejas Curvas

La solución, que para este encuentro se comenta, esta resuelta empleando mortero. En el caso de que se pretenda resolver este punto utilizando otra técnica, es necesario consultar al fabricante de las tejas para decidir la solución idónea.

Tejas Mixtas y Planas

Para resolver este encuentro, se utilizan los remates laterales. El diseño de los mismos depende de cada fabricante, pero en cualquier caso el remate lateral siempre debe fijarse a lo largo de todo el borde.

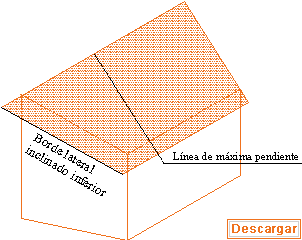

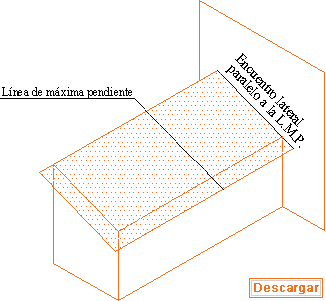

3.2.5.5.1 Borde paralelo a la línea de máxima pendiente:

A continuación se colocan sobre el borde lateral del faldón, ligeramente voladas y junto a la última fila de canales, una fila de tejas curvas en posición cobija con un solape mínimo entre ellas de 10 cm . El orden de colocación será desde el alero hacia la cumbrera, quedando todas fijadas y rejuntadas con mortero M-2.5. La función de esta fila de tejas es proteger el lateral haciendo de goterón.

Posteriormente se coloca solapando, al menos en 5 cm a la fila de canales y en la mitad a la fila de cobijas, una fila de tejas curvas en posición cobija con un solape mínimo entre ellas de 10 cm . Para su colocación se empleara mortero M-2.5, comenzando desde el alero hacia la cumbrera, quedando todas fijadas y rejuntadas, rematando de esta manera el borde lateral.

3.2.5.5.2 Remate lateral debajo de las tejas:

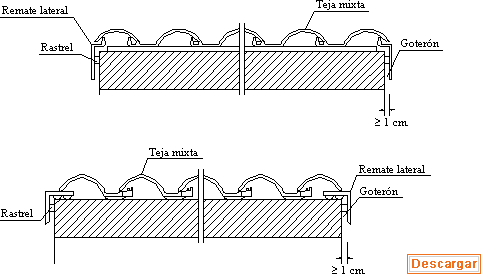

Primero se coloca el remate lateral, ligeramente volado haciendo de goterón, en el borde del faldón, y desde el alero hasta la cumbrera. Todas las piezas se fijarán, clavándolas o atornillándolas sobre un listón, situado en el faldón o en el lateral del mismo. El agujero del clavado debe ser sellado como garantía de estanqueidad.

A continuación se colocan las tejas en el faldón por filas verticales, siguiendo las referencias marcadas por las líneas maestras del replanteo, comenzando por el lateral derecho o izquierdo, dependiendo del diseño de la teja. El remate lateral siempre estará solapado por la parte curva de las tejas mixtas, siendo recomendable el uso de la media teja o la teja doble para facilitar dicha labor.

Se fijarán todas las tejas de la primera y última fila vertical paralela al borde.

Las tejas se colocan en el faldón por hiladas horizontales, siguiendo las referencias marcadas por las líneas maestras. la colocación comienza por el lateral derecho o izquierdo, dependiendo del diseño de la teja, alternando en los bordes, por hiladas sucesivas, tejas enteras y medias tejas, en el caso de realizar la colocación a matajuntas. Se fijarán todas las tejas de la primera fila vertical paralela al borde.

A continuación se coloca, sobre las tejas de la fila paralela al borde, el remate lateral, recibido con mortero M-2.5. Este debe solapar a la teja plana, sobrepasando el sistema de encaje longitudinal por lo menos en 2 cm, garantizando así la estanqueidad del encuentro. En el caso de que las piezas de remate lateral no tengan sistema de encaje, el solape entre ellas será como mínimo de 10 cm,

El remate lateral se colocará ligeramente volado, haciendo de goterón, y se fijará a un listón situado en el lateral del faldón, por medio de clavos o tornillos autotaladrantes. El agujero del clavado debe ser sellado como garantía de estanqueidad. El orden de colocación será desde el alero hacia la cumbrera, quedando todas las piezas fijadas.

a Superior:

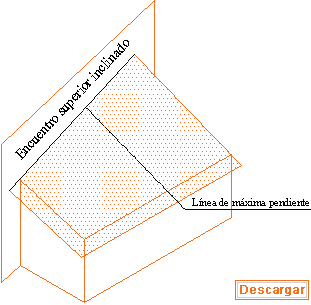

Para resolver estos encuentros lo importante es adoptar una solución que impida la filtración de agua. El paramento vertical protege al borde del faldón, siendo muy recomendable su utilización en zonas de fuertes vientos.

A continuación se describen los pasos que se deben seguir para la ejecución de los diferentes tipos de encuentros:

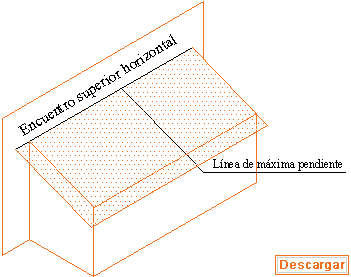

3.2.5.6.1 Encuentro superior horizontal:

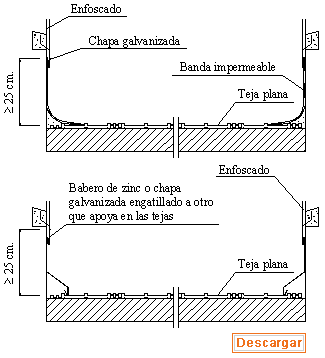

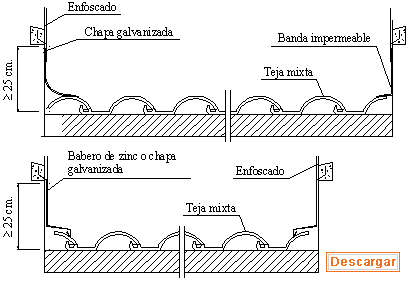

Solapando como mínimo 10 cm a la última hilada horizontal de tejas, se coloca una banda impermeable flexible y moldeable, que se adapte a la curvatura de las tejas y se fija al paramento vertical hasta alcanzar una altura de 25 cm.

La parte de la banda unida al paramento vertical se remata solapándola con un perfil metálico o babero, sellado o introducido en una roza practicada al efecto, en cuyo caso se recibirá con mortero M-5.

Tanto la banda flexible como el babero o perfil metálico, deberán ser de materiales de probada durabilidad.

a Solución 1:
Colocar las tejas en el faldón por filas verticales si se utilizan tejas curvas o mixtas, e hiladas horizontales si se emplean tejas planas, siguiendo las referencias marcadas por las líneas maestras y llegando al encuentro lateral a ser posible con piezas enteras, que se colocarán a testa con el paramento vertical. Todas las tejas de la primera fila paralela al encuentro se fijarán. En el caso de emplear tejas curvas se debe llegar al paramento con tejas canales.

Solapando como mínimo 10 cm a la última hilada horizontal de tejas, se coloca una membrana impermeable, o un babero metálico que se adapta a la curvatura de las tejas y se fija al paramento vertical hasta alcanzar una altura de 25 cm.

La membrana o babero unida al paramento vertical se remata solapándola con un perfil metálico, sellado o introducido en una roza practicada al efecto, en cuyo caso se recibirá con mortero M-5.

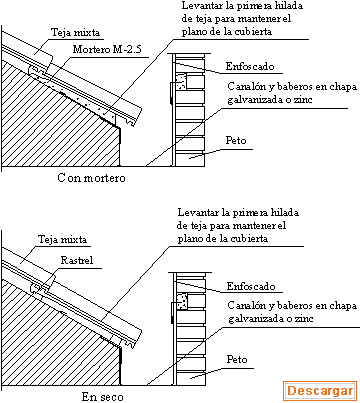

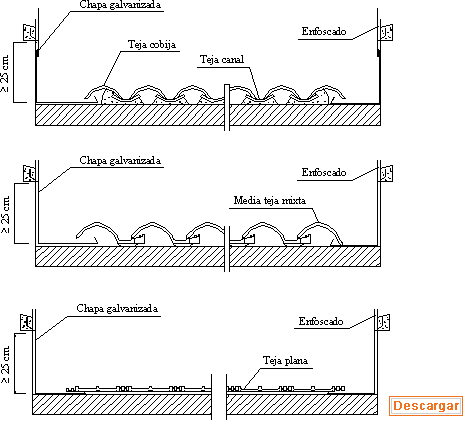

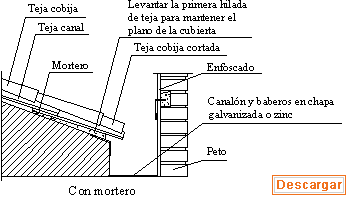

Se coloca en el encuentro un canalón metálico, que tendrá un ancho de 20 cm sobre el faldón y se prolongara verticalmente sobre el paramento otros 20 cm.

Se hace una roza en el paramento vertical, situada a una altura de al menos 25 cm sobre el encuentro donde se introduce una chapa metálica que se recibe con mortero M-5 y engatilla al canalón.

El canalón tendrá en sus laterales unos rebordes, para permitir el engatillado con la chapa metálica y para evitar que el agua rebose.

Posteriormente se colocan las tejas en el faldón por filas verticales siguiendo las referencias marcadas por las líneas maestras, quedando separadas del encuentro lateral 15 cm y de manera que solapen 5 cm al canalón. Se fijarán todas las tejas de la primera fila paralela al encuentro.

Se coloca el canalón en el hueco previsto, teniendo en cuenta que el material utilizado ha de ser impermeable, y si es metálico estará suficientemente protegido contra la corrosión.

Las dimensiones del canalón cumplirán con la UNE-EN612, y además serán tales que permitan una limpieza fácil del mismo. El canalón tendrá una pendiente mínima del 1% para facilitar la evacuación del agua.

En el paramento vertical se hace una roza que estará situada a una altura de al menos 25 cm sobre el canalón. En ella se introduce un elemento metálico que engatilla al canalón, desviando el agua hacia el mismo. El elemento metálico se recibirá con mortero M-5.

Debajo de la primera hilada de tejas, se colocará un babero metálico que solapa al canalón, evitando las posibles filtraciones de agua a la altura de la primera hilada y conduciéndola hacia el canalón.

La primera hilada horizontal de tejas se ejecutará como en el Alero, y con un vuelo mínimo de 5 cm sobre el canalón, asegurándose que vierten correctamente el agua al mismo.

3.2.5.7 Cambio de Pendiente

Las uniones entre vertientes con distintas pendientes deben realizarse con minuciosidad, puesto que son puntos donde se rompe la continuidad del faldón. Para su ejecución se emplean membranas impermeables situadas por debajo de las tejas de la vertiente superior y solapando a las de la inferior con el fin de evitar posibles filtraciones de agua.

Se comenzará por la colocación de las tejas del faldón inferior. La última hilada se realizará a ser posible con tejas enteras, quedando todas ellas fijadas.

A continuación se colocará una membrana impermeable, solapando a la última hilada de tejas y adherida al faldón superior, o en el caso de utilizar rastreles, al primer rastrel superior.

Posteriormente se colocarán las tejas del faldón superior, sobre la banda impermeable, haciendo coincidentes las alineaciones y el ritmo de colocación de las tejas del faldón superior con las del inferior. Cuando el cambio de pendiente es a mayor, en el faldón superior se seguirán los criterios de ejecución de un alero.

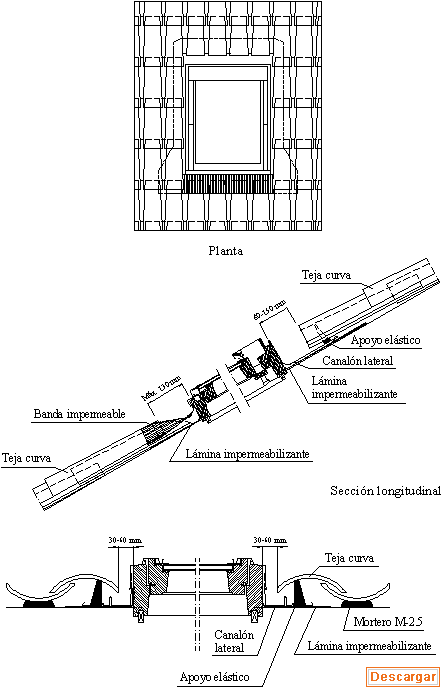

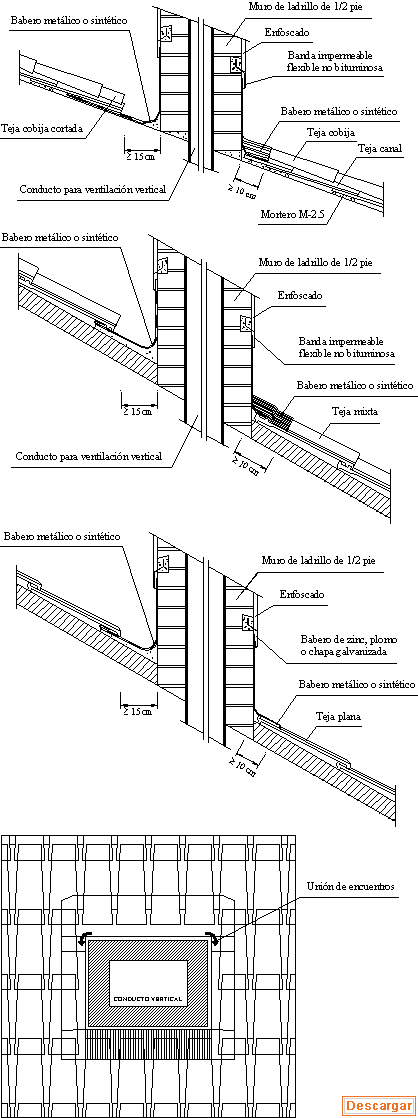

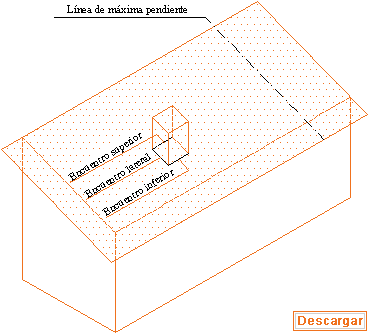

En el perímetro del conducto concurren tres encuentros diferentes; Superior, Lateral e Inferior, que deben estar perfectamente relacionados entre si para canalizar correctamente el agua e impedir su filtración. Se solucionan utilizando bandas impermeables, chapas, etc. Para que su función sea correcta, se debe tener en cuenta las posibles dilataciones diferentes de los materiales empleados.

La solución para este encuentro es la misma que la adoptada en el 3.2.5.6 Encuentro con paramento vertical (encuentro superior horizontal o inclinado).

3.2.5.8.2 Encuentro lateral:

La línea que define el encuentro lateral es la intersección del faldón con el lateral del conducto vertical. Las soluciones para este punto son las mismas que las adoptadas en el punto 3.2.5.6 Encuentro con paramento vertical, (encuentro lateral paralelo a la línea de máxima pendiente).
