1. REPLANTEO DE LOS MUROS TERMOARCILLA

El replanteo, consiste en marcar sobre el terreno, por medio de miras y cordeles, la disposición de los muros que se van a construir, tanto en horizontal como en vertical.

Las miras son unas barras normalmente metálicas. Se colocan para saber dónde hay que iniciar un muro y dónde se acaba, en ellas se marcan las alturas que definirán las ventanas, puertas, y coronación de muro.

Los cordeles se conservarán mientras se ejecute el muro, de forma que el muro esté siempre vertical y tenga los tendeles horizontales.

Es necesario un buen replanteo de los muros para poder asegurar un buen acabado final.

En los muros de cerramiento se definirá el plano de fachada tomando como referencia el forjado de mayor vuelo. Se colocarán plomos que bajarán desde la última planta hasta la primera, con marcas en cada uno de los pisos intermedios. Se dejarán referencias para que pueda ser reconstruido en cualquier momento el plano así definido.

La propia posición de las miras nos indica el inicio y el fin de un muro.

Tanto en los muros de carga como en los cerramientos, se fijarán miras aplomadas con todas sus caras escuadradas, a distancias no mayores de 4 metros, y siempre dispuestas en:

Miras

En función de los medios disponibles (colocadores y elementos de andamiaje), y de la longitud de los paños, la ejecución de la fábrica podrá realizarse de varias formas, en función del inicio y terminación en la colocación de los bloques.

Dado un muro ejemplo, con dos extremos (esquina y jamba de hueco), vamos a explicar distintos procesos de colocación de bloques Termoarcilla

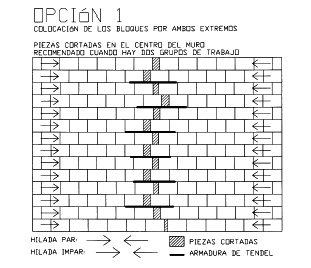

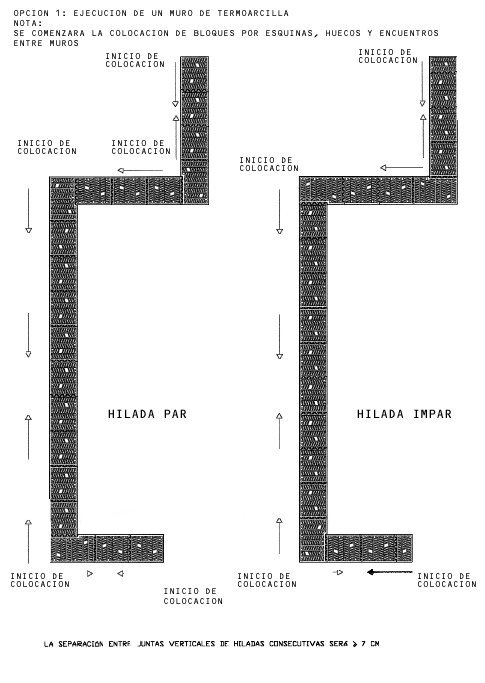

1ª forma:

Hilada par: Inicio desde los dos extremos del muro.

Hilada impar: Inicio desde los dos extremos del muro.

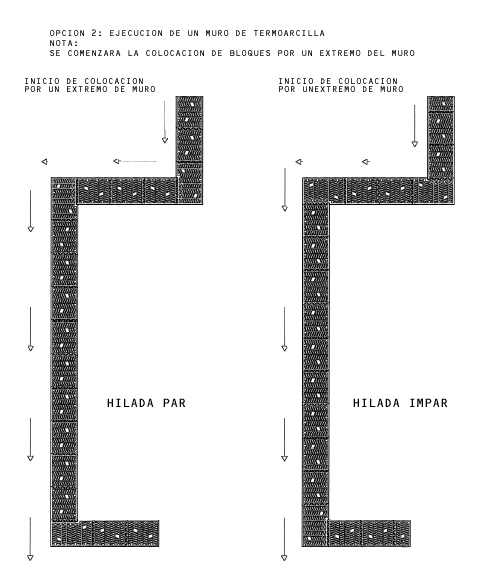

2ª forma:

Hilada par: Inicio desde un extremo del muro (por ejemplo esquina)

Hilada impar: Inicio desde el mismo extremo del muro del muro (esquina)

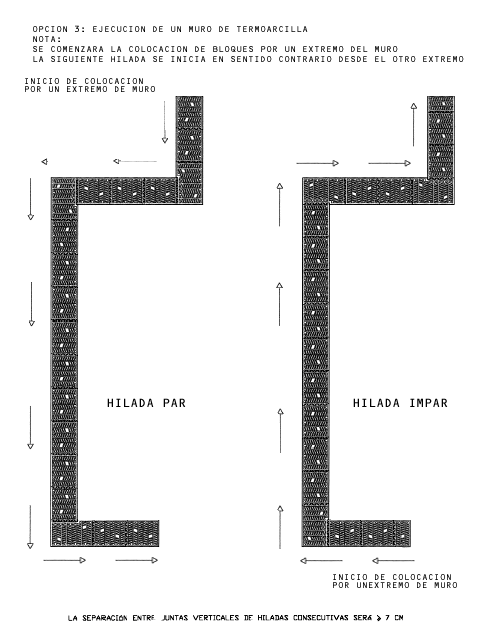

3ª forma:

Hilada par: Inicio desde un extremo del muro (por ejemplo esquina)

Hilada impar: Inicio desde el otro extremo del muro del muro (jamba del hueco)

Como puede apreciarse, a la vista de los distintos procesos constructivos posibles, no es tan importante el método a seguir, como el que se cumplan los principios básicos de colocación que se indicaron en el apartado anterior.

Siempre que por necesidades de organización de la obra sea necesario interrumpir la fábrica en un tramo, en lugar de hacerlo en un final de muro (por ejemplo: en una jamba o en una junta de movimiento), se dejará la fábrica escalonada, ya que a diferencia de la fábrica tradicional, no es posible dejar adarajas y endejas (entrantes y salientes).

Por este motivo, si se construyen los muros por tramos o fachadas, en las esquinas y en los encuentros entre muros los tramos adyacentes se dejarán escalonados, preparados para su ejecución posterior. En este caso, se recomienda no realizar más de 5 ó 6 hiladas

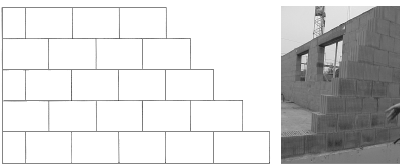

Muro escalonado para su ejecución posterior

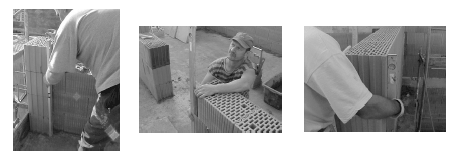

Una vez colocadas las miras, marcados los puntos de referencia y colocado el correspondiente cordel, cada hilada se ejecutará siguiendo los siguientes pasos:

4. MODULACIÓN Y AJUSTE DE LOS MUROS TERMOARCILLA

En el proyecto del edificio se deberá definir la modulación de los muros, es decir, incluirá planos con los muros dibujados y el número exacto de bloques, tipo de bloque, etc. De esta forma se sabrá dónde irán los huecos, las piezas especiales, las piezas cortadas, etc.

La modulación de un muro, consiste en definir, previamente a la construcción, el número de bloques que hay que colocar en el mismo, tanto en horizontal, como en vertical, determinando además la posición de posibles piezas complementarias en puntos singulares.

4.1. Modulación del muro en horizontal

La unión entre bloques en horizontal se realiza a través del machihembrado, no habiendo junta vertical de mortero. Como los bloques se colocan a tope entre sí, no podemos modular horizontalmente variando el espesor de la junta vertical de mortero.

Para realizar la modulación horizontal, contamos con piezas de Termoarcilla con las siguientes dimensiones de longitud:

Pieza de ajuste horizontal = 5 cm

Pieza de ajuste horizontal = 10 cm

Pieza media = 15 cm

Pieza base = 30 cm

Así por ejemplo, para realizar la modulación horizontal de un muro de Termoarcilla de 240 cm, se haría lo siguiente:

Muro de longitud = 240 cm = 30 x 8 => 8 bloques Termoarcilla.

Ya que hay disponibles piezas medias de Termoarcilla (15 cm de longitud), para la modulación horizontal de los muros, emplearemos múltiplos de esta dimensión (15 cm).

En la realidad los bloques tienen unas tolerancias dimensionales de fabricación de hasta 8 mm. Este hecho supone que en un muro de 6 metros, que podríamos resolver teóricamente colocando 20 bloques, a la hora de colocar estos 20 bloques nos encontramos con que el muro puede medir 584 cm, es decir, 16 cm menos de lo que debía medir en teoría, debido a estas tolerancias dimensionales.

Además los muros de Termoarcilla no están compuestos únicamente por piezas base, ya que en las esquinas y encuentros entre muros, se introducen piezas complementarias con una longitud distinta a 30 cm.

La conjunción de los dos aspectos comentados anteriormente, simplifica la modulación horizontal de los muros Termoarcilla, puesto que no será preciso calcular el número exacto de bloques y sus longitudes, al contrario de lo que sucede en la modulación vertical, que debe hacerse con más detalle.

A pesar de no tener que calcular el número de bloques necesario para resolver una determinada longitud de muro, si nos interesa conocer las piezas complementarias precisas, así como la realización de los ajustes en horizontal.

Para realizar el ajuste horizontal de los muros construidos con bloque Termoarcilla, contamos con tres actuaciones posibles, que nos permiten conseguir la longitud exacta del muro.

Estas tres posibilidades son:

1- Colocar piezas de modulación horizontal de Termoarcilla (5-10 cm).

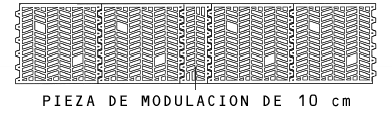

Ajuste de la longitud del muro con piezas de modulación de Termoarcilla

2- Colocar juntas verticales de mortero (continuas o discontinuas en función de si se trata de un muro exterior o interior). Estas juntas verticales de mortero sellarán una separación entre bloques de entre 2 a 3 cm. Además, si se trata de juntas verticales discontinuas, éstas tendrán unas bandas de mortero de un ancho mínimo de 6 cm, con objeto de transmitir correctamente los esfuerzos horizontales en el plano del muro.

El espacio central que queda hueco entre las bandas verticales de mortero, podrá rellenarse con un material elástico, tipo poliestireno expandido.

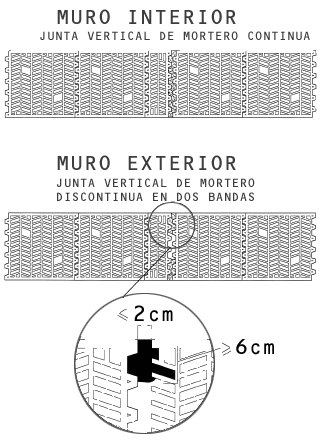

Ajuste de la longitud del muro con juntas verticales de mortero

Deben tenerse muy claras las dimensiones de las juntas verticales de mortero:

3- Colocar piezas cortadas y empleo de junta vertical de mortero. En este caso, al cortar el bloque Termoarcilla estamos eliminando uno de sus machihembrados, y por tanto, para unirlo al resto de los bloques necesitamos una junta vertical de mortero. Si la holgura existente es superior, ésta se distribuirá en varias juntas verticales. Esta junta también se podrá utilizar, de forma limitada (máximo 2 juntas por tramo), para realizar ajustes menores o iguales a 2 cm.

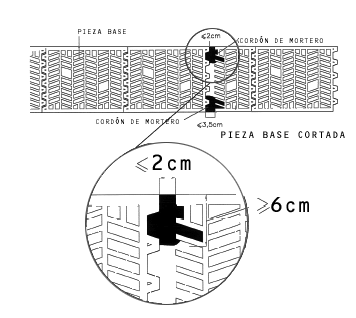

En caso de utilizar piezas cortadas en un muro Termoarcilla exterior de una sola hoja, la junta vertical se resolverá con dos bandas de mortero, de 6 cm de ancho como mínimo, con objeto de transmitir correctamente los esfuerzos horizontales en el plano del muro.
El espacio central que queda hueco entre las bandas verticales de mortero, podrá rellenarse con un material elástico, tipo poliestireno expandido.

Colocación de pieza base cortada en la hilada para realizar el ajuste horizontal de un muro exterior

Recordamos los cuatro principios básicos definidos en el tema anterior para ejecutar la f ábrica:

Utilizar piezas complementarias en puntos singulares (esquinas, jambas de huecos, juntas de movimiento, encuentros de muros en T, etc).

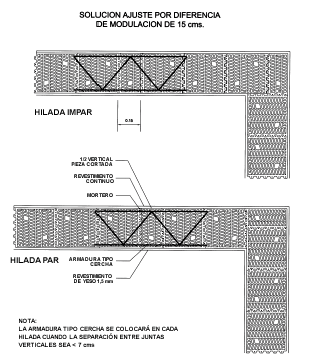

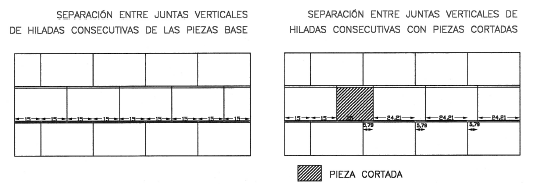

Debe tenerse en cuenta que la introducción de piezas con longitud menor de 30 cm (pieza cortada o de modulación) en el entramado de un muro, puede llevar en la hilada superior a la pérdida de los 7 cm de separación mínima entre juntas verticales.

Es interesante recalcar las ventajas de las piezas de modulación frente a las piezas cortadas, sobre todo cuando su uso es para recuperar la traba, puesto que estas piezas no requieren el empleo de junta vertical de mortero, reducen el corte de piezas, y mejoran los rendimientos en obra.

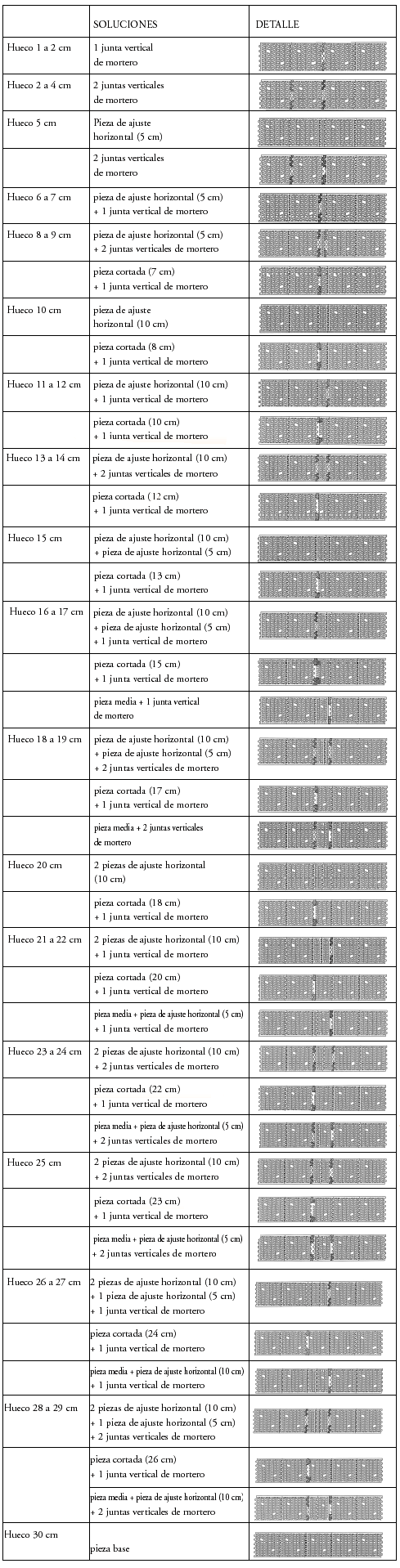

La situación de las piezas de ajuste horizontal, cortadas y de las juntas verticales de mortero para completar la hilada, dependerá del proceso constructivo adoptado de los que se indican en el apartado 3.

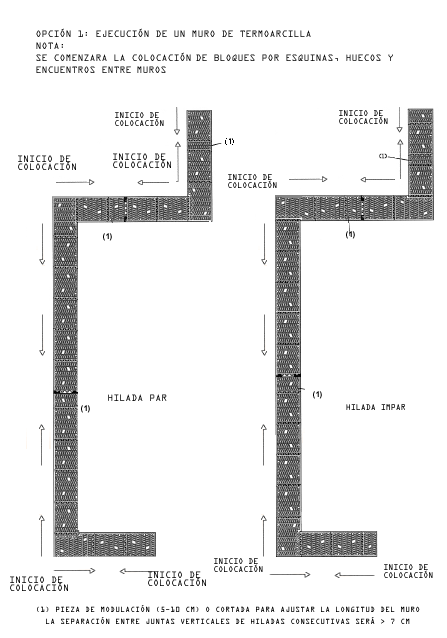

1ª forma:

Hilada par: Inicio desde los dos extremos del muro. Colocación de piezas de modulación en el centro del paño.

Hilada impar: Inicio desde los dos extremos del muro. Colocación de piezas de modulación en el centro del paño.

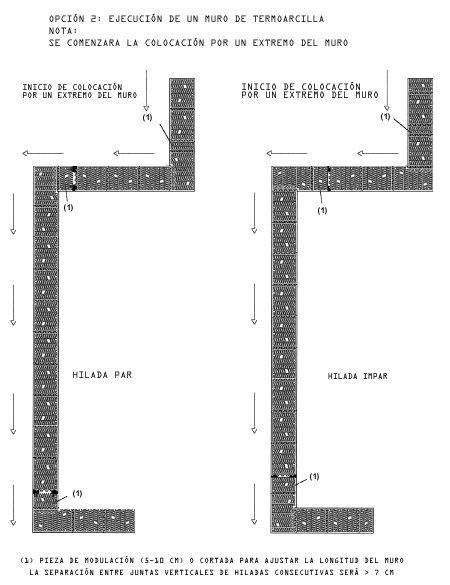

2ª forma:

Hilada par: Inicio desde un extremo del muro (por ejemplo esquina). Colocación de piezas de modulación en las proximidades del otro extremo (jamba del hueco).

Hilada impar: Inicio desde el mismo extremo del muro del muro (esquina). Colocación de piezas de modulación en las proximidades del otro extremo (jamba del hueco)

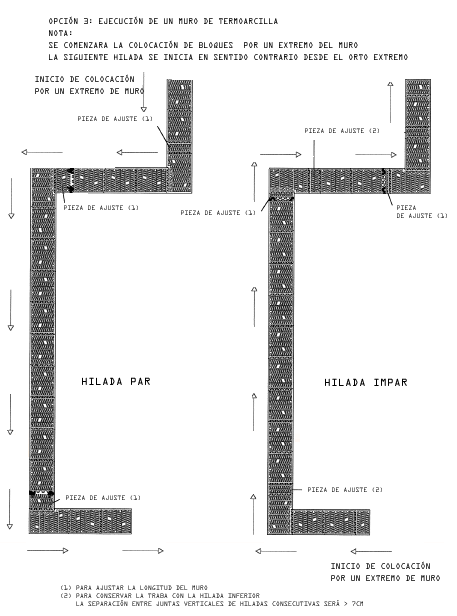

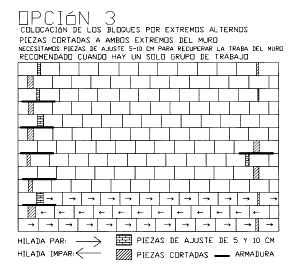

3ª forma

Hilada par: Inicio desde un extremo del muro (por ejemplo esquina). Colocación de piezas de modulación en las proximidades del otro extremo (jamba del hueco). Hilada impar: Inicio desde el otro extremo del muro del muro (jamba del hueco). Colocación de piezas de modulación en las proximidades del otro extremo (esquina)

Lo aconsejable es que la modulación vertical de los muros esté definida en proyecto. A falta de esta definición vamos a estudiar cómo modular en obra.

Antes de colocar los bloques hay que estudiar las dimensiones verticales del muro, para saber cuántas hiladas de bloques colocar, y tener previsto el corte de los bloques por si fuera
necesario.

Para modular verticalmente, las dimensiones que nos interesan son:

Debemos modular verticalmente, las dimensiones siguientes:

Para realizar la modulación vertical de un muro, debemos realizar las siguientes operaciones:

1. Cálculo del número de hiladas completas que debemos colocar en un muro.

Si el número de hiladas que resulta de este cálculo es entero, es decir, no tiene decimales, el ajuste vertical es muy sencillo, pues no es necesario adoptar ninguna medida adicional a la hora de colocar las hiladas de bloques.

Si el número de hiladas que resulta de este pequeño cálculo no es entero, es decir, tiene decimales, tenemos que adoptar alguna de las tres medidas mencionadas anteriormente, para conseguir la altura de muro deseada.

Para realizar el ajuste vertical de los muros realizados con bloque Termoarcilla, contamos con tres actuaciones posibles, que nos permiten alcanzar la altura exacta del muro.
Estas tres posibilidades son:

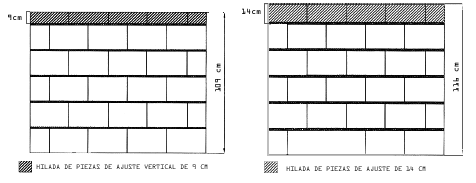

1- Utilizar piezas de ajuste vertical de Termoarcilla de 9 ó 14 cm de grueso.

Estas piezas de ajuste vertical serán suministradas por el mismo fabricante del bloque Termoarcilla. Son piezas que tienen 9 ó 14 cm de altura en lugar de los 19 cm que tienen los bloques comunes. Normalmente estas piezas se emplearán en la última hilada de coronación del muro.

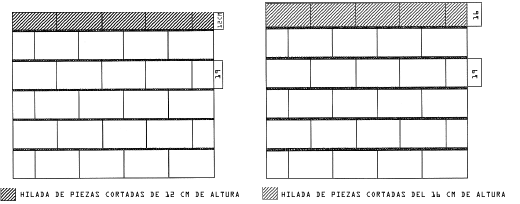

 2- Utilizar piezas cortadas de la altura que necesitemos en cada caso.

Podemos conseguir piezas con la altura que nos interese cortando los bloques. Esta solución solo se acepta como válida cuando para realizar el corte se cuente con medios mecánicos adecuados (mesa cortadora con sierra de disco vertical de gran diámetro). Normalmente estas piezas se emplearán en la última hilada de coronación del muro.

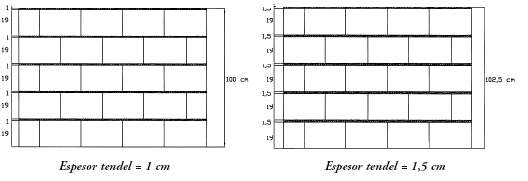

3- Variar el espesor de las juntas horizontales entre 1 y 1,5 cm.

Esta solución está muy limitada, pues no conseguimos grandes cambios. Además, no se pueden colocar tendeles de más de 1,5 cm pues disminuiría la resistencia mecánica del muro. Esta solución la podemos utilizar combinada con las dos anteriores, es decir, utilizando piezas de altura especial, y además ampliando el espesor de los tendeles hasta 1,5 cm.

Normalmente no se utilizarán piezas de otros materiales cerámicos diferentes de Termoarcilla para realizar el ajuste vertical de los muros.
No obstante, podrá utilizarse ladrillo perforado con resistencia a compresión igual o superior a la del bloque Termoarcilla, colocado en aquellos tramos de muro situados en zonas no habitables (por ejemplo: sótanos, espacios bajo cubierta, etc.).

¿Es necesario calcular el número de bloques Termoarcilla y sus dimensiones exactas para realizar la modulación horizontal de los muros?

¿Es necesario calcular el número de bloques Termoarcilla y sus dimensiones exactas para realizar la modulación vertical de los muros?
