Una
vez concluidos los muros con Termoarcilla hasta la altura indicada como
de coronación, debemos construir el forjado, apoyándolo
en los muros de carga. Esta unión muro de carga – forjado
es muy importante, y por ello debe ejecutarse correctamente.
|
||||||||||||||||||||||||||||||||||
1.1. Apoyo del forjado en el muro |
||||||||||||||||||||||||||||||||||
Como
norma general, el zuncho debe ocupar todo el ancho del muro, exceptuando
la zona de retranqueo de la cara exterior del muro, que permite el paso
del material de fachada por su canto. Debe garantizarse siempre que la
zona de apoyo del zuncho en el muro sea suficiente, con el fin de evitar
concentraciones excesivas y excentricidad de las cargas. En los muros portantes se dejará transcurrir el tiempo suficiente (dependiendo del mortero empleado) desde la terminación del muro hasta el hormigonado del forjado, con la finalidad de que la resistencia del mortero sea suficiente para soportar las cargas del forjado. Existen dos posibilidades para el apoyo del forjado en un muro de carga: |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
1.1.1. Apoyo del forjado sobre bloques Termoarcilla |
||||||||||||||||||||||||||||||||||

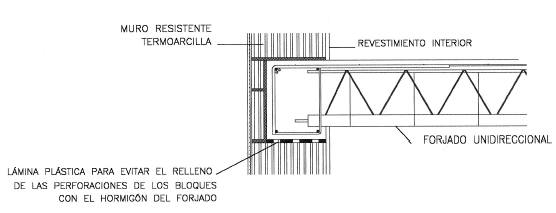

En este caso, debemos tapar las perforaciones de los bloques sobre los que va a apoyar el forjado, para evitar la penetración del hormigón en los mismos. Si no se cegaran las perforaciones de los bloques podríamos encontrarnos con una serie de problemas, tales como:
Podemos cegar las perforaciones de los bloques Termoarcilla de dos formas:
|
||||||||||||||||||||||||||||||||||

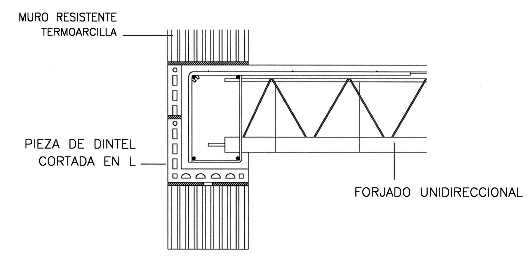

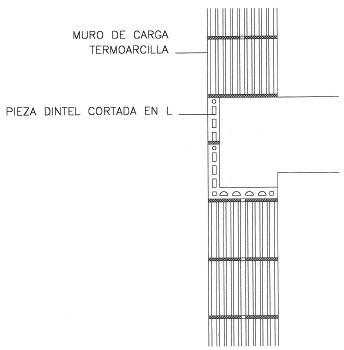

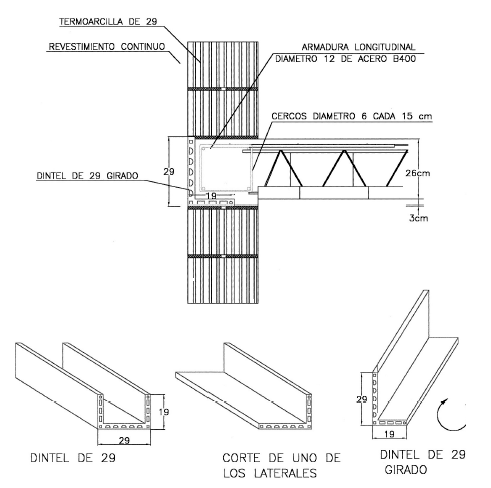

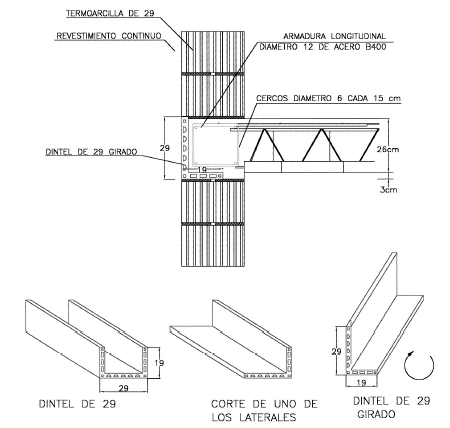

1.1.2. Apoyo del forjado sobre pieza de dintel cortada en L |
||||||||||||||||||||||||||||||||||
En este caso, la propia forma de la pieza evita que al hormigonar el forjado
penetre el hormigón en las perforaciones de los bloques. |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||

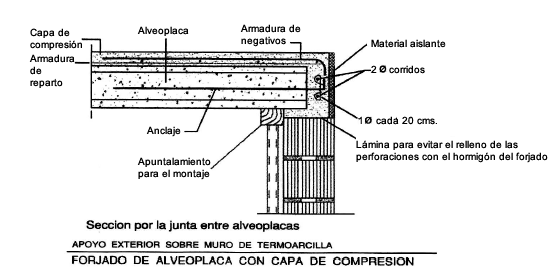

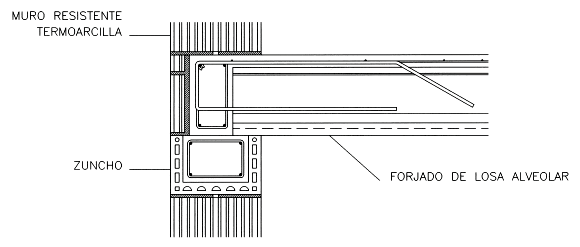

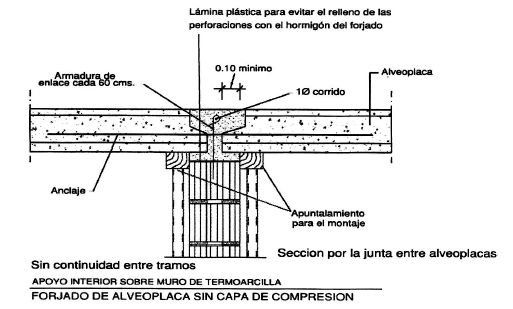

En el caso de forjados de placas cerámicas pretensadas, o de alveoplacas, los apoyos podrán realizarse de varias formas. Proponemos dos tipos de apoyo, aunque serán válidas aquellas soluciones que garanticen un apoyo suficientemente rígido de la placa sobre el muro de Termoarcilla. Otra condición que deben cumplir estos apoyos es el de la perfecta nivelación. Para corregir posibles defectos de este tipo, se podrán emplear láminas asfálticas o tendeles de mortero. En cualquier caso, se seguirán las recomendaciones del fabricante del forjado correspondiente. Se desaconseja apoyar las losas alveolares directamente sobre la cara superior del muro de Termoarcilla durante la construcción del forjado. Apoyo 1: Sobre un zuncho perimetral realizado con la pieza de dintel de Termoarcilla.
Apoyo 2: Sobre un recrecido del canto del zuncho, apoyando los forjados sobre sopandas
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Para garantizar una buena unión entre los forjados y los muros de bloque Termoarcilla deben disponerse cadenas o zunchos de hormigón armado dentro del espesor del propio muro. Los zunchos garantizan:
El zuncho es una viga de hormigón realizada en la coronación
del muro, con armaduras longitudinales (redondos) y armadura transversal
(cercos). |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||

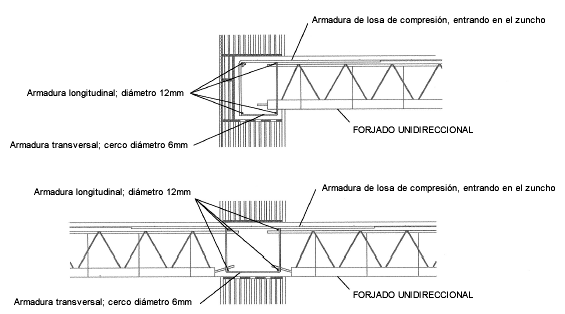

Normalmente, la armadura longitudinal del zuncho se compone de 4 barras de acero de diámetro Ø12 mm, una en cada esquina. A su vez, la armadura transversal estará compuesta por cercos de acero de diámetro Ø6 mm, a separación no mayor del canto del zuncho. Los mallazos de acero, que componen la armadura de la capa de compresión del forjado entrarán en el zuncho.
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Interesa que el ancho del zuncho sea lo mayor posible. Es decir, si tenemos un muro de 24 cm de espesor interesa que el ancho del zuncho sea de 24 cm. ANCHO DEL ZUNCHO EN MUROS EXTERIORES En un muro exterior no será posible que el ancho del zuncho sea igual al espesor del muro, pues en este caso habrá que disponer una pieza cerámica delante del forjado. Esto se debe a que en los muros exteriores, el hormigón del zuncho provoca un puente térmico, y por tanto habrá que disponer una pieza cerámica, en el frente del forjado, para reducir dicho puente térmico.

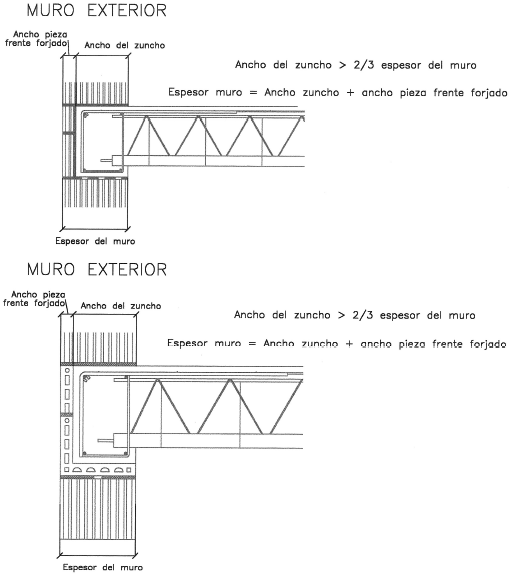

Este hecho supone que en los muros exteriores, el ancho del zuncho será inferior al espesor del muro.
El ancho del zuncho en los muros exteriores será el ancho del muro
menos el ancho de la pieza colocada como emparche del forjado.
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||

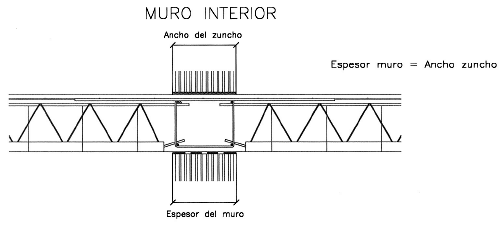

ANCHO DEL ZUNCHO EN MUROS INTERIORES Si el muro es interior, el ancho del zuncho será igual al espesor del muro inferior, ya que en los muros interiores no hay que colocar la pieza de revestimiento del forjado para mejorar el aislamiento térmico.
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||

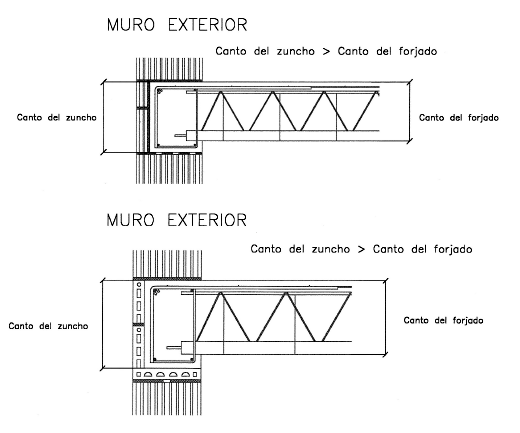

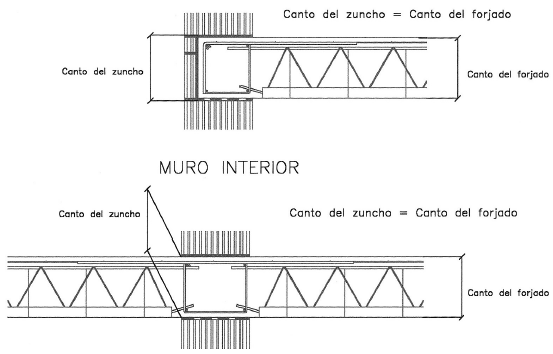

El canto del zuncho es la altura del mismo. El canto del zuncho deberá ser siempre igual o mayor que el canto del forjado. • CANTO DEL ZUNCHO MAYOR QUE EL CANTO DEL FORJADO El incremento del canto del zuncho respecto al del forjado, tiene como finalidad evitar el conflicto entre las armaduras del zuncho y las viguetas. En caso de que el zuncho sea más alto que el forjado, lo será unos 5 cm aproximadamente.
Si adoptamos un incremento del canto del zuncho respecto al forjado, debemos colocar un tablón, que haga de encofrado, para conseguir este tacón de 5 cm.
En este caso, las viguetas apoyan en el muro, pues penetran unos centímetros en el zuncho. De cualquier forma, será necesario sopandar el forjado, para hormigonar la capa de compresión.
• CANTO DEL ZUNCHO IGUAL QUE EL CANTO DEL FORJADO En este caso, las viguetas no apoyan en el muro, debido a la interferencia de las armaduras. Lo que sí penetra en el zuncho son las barras de acero de los extremos de las viguetas, que debemos doblar formando un cierto ángulo que permita su entrega en el zuncho.

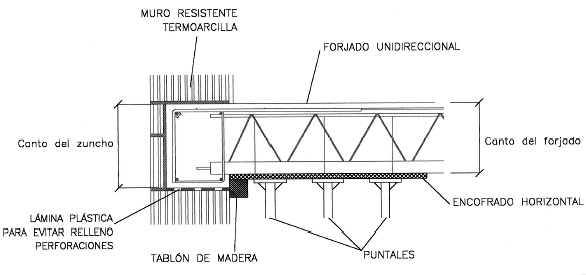

Es necesario sopandar el forjado antes del hormigonado de la capa de compresión del forjado, pues al no apoyar las viguetas en los muros, debemos sujetarlas mediante los puntales. |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Como ya
comentamos en la Unidad 1 al hablar del aislamiento térmico,
en los muros exteriores tenemos algunos puntos críticos, como
son las zonas macizas de hormigón, pues suponen un puente térmico.
Por lo tanto, en la medida de lo posible, tendremos que aislar estos
puntos, normalmente utilizando piezas cerámicas delante del hormigón. El recubrimiento exterior del canto del forjado normalmente se realiza con un material de la misma naturaleza que el del muro, es decir, en este caso será una pieza de arcilla aligerada de Termoarcilla, o en su defecto, una pieza cerámica.
Dentro de la gama de piezas especiales de Termoarcilla, tenemos dos opciones para revestir el frente del forjado:
Cuando el canto del forjado sea mayor de 19 cm, que es la dimensión de la altura de los bloques Termoarcilla, no será suficiente con una pieza para recubrir el canto del forjado. En ese caso, tendremos que colocar una pieza completa y sobre ésta apoyará otra cortada, de la altura requerida.
|
||||||||||||||||||||||||||||||||||

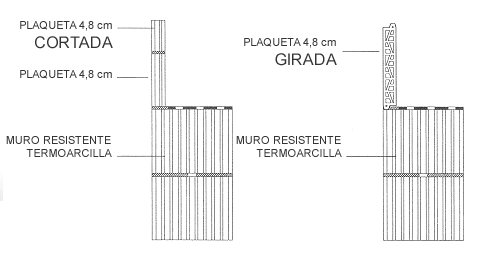

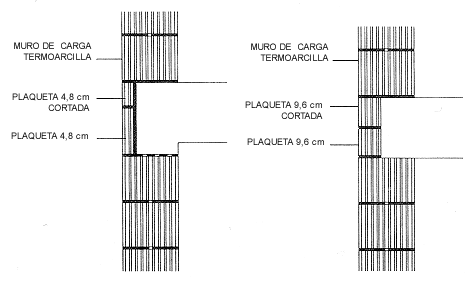

1.3.1.2.
Ventajas e inconvenientes de las plaquetas
PLAQUETA
9,6 CM
1.3.1.3.
Elección del espesor de la plaqueta a emplear en el frente del
forjado Cuando las condiciones en relación con el puente térmico sean desfavorables en este punto, es importante el control del ambiente interior (temperatura, % de humedad, ventilación), o bien la adopción de medidas constructivas que tengan en cuenta o prevengan el riesgo de condensaciones superficiales, cuando no sea posible el control del ambiente interior (por ejemplo viviendas sin calefacción, o con un grado de ocupación alto sin una ventilación suficiente). El ancho del zuncho nos limita el espesor de la plaqueta. Como sabemos: Ancho del muro = ancho del zuncho + ancho plaqueta Ancho plaqueta = ancho del muro – ancho del zuncho. Ancho del zuncho = mayor de 14 cm y mayor de 2/3 x ancho del muro.
Veamos algunos ejemplos: |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||

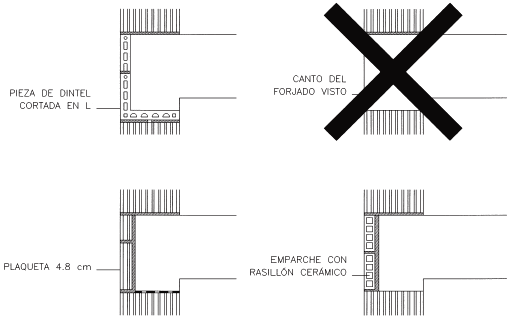

1.3.2. Revestimiento con pieza de dintel cortada en L |
||||||||||||||||||||||||||||||||||

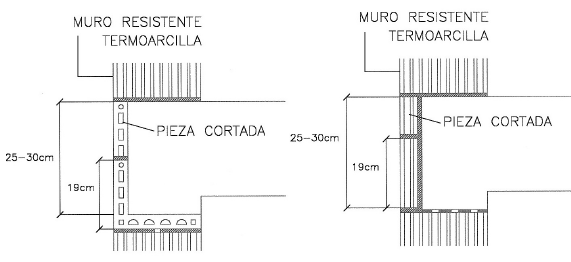

Si la altura de la pieza de dintel no es suficiente para cubrir todo el frente del forjado, se suplementará con piezas obtenidas a partir de las alas sobrantes del corte de las piezas de dintel.
|
||||||||||||||||||||||||||||||||||
1.3.2.2. Ventajas e inconvenientes de esta pieza

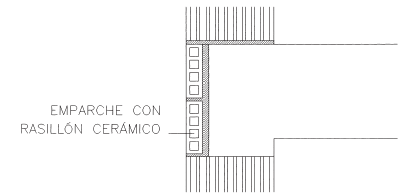

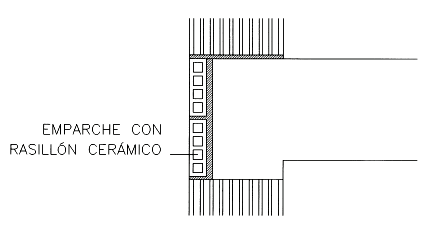

1.3.3. Otros materiales para el revestimiento |
||||||||||||||||||||||||||||||||||
Serían válidas otras soluciones como:
|
||||||||||||||||||||||||||||||||||
1.4. Actuaciones en el revestimiento para prevenir fisuras en la fachada en la unión muro de carga - forjado |
||||||||||||||||||||||||||||||||||
Las patologías más habituales en los revestimientos de fachada, en la unión muro-forjado tienen su fundamento en una incorrecta ejecución del forjado. Los errores más frecuentes en la ejecución del forjado, que llevan a la aparición de este tipo de fisuras son los siguientes:
En los muros portantes se dejará transcurrir un tiempo (dependiendo del mortero empleado) desde la terminación del muro hasta el hormigonado del forjado, con objeto de asegurar que los esfuerzos originados por la retracción del hormigón no provoquen fisuración horizontal en el muro. Hay que esperar a que las juntas horizontales del muro de apoyo del forjado hayan endurecido y tengan suficiente resistencia. La aparición de fisuras en el muro en estos casos, no tiene nada que ver con el material del mismo. Vamos a señalar dos formas de evitar que estas fisuras se manifiesten en el revestimiento del muro en la zona próxima al forjado. Éstas son:

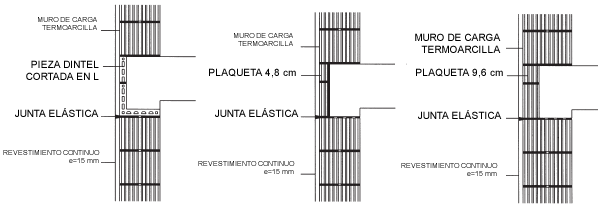

1.4.1. Juntas elásticas |
||||||||||||||||||||||||||||||||||
Para la prevención de fisuras en los revestimientos de fachada debidas a una mala ejecución de los forjados, se recomienda la disposición de juntas elásticas horizontales en el revestimiento. SITUACIÓN DE LA JUNTA Tanto si se utilizan en el revestimiento del forjado las plaquetas o la pieza de dintel cortada, la unta elástica horizontal en el revestimiento se realizará a la altura de la unión del forjado con el muro inferior. La ejecución de estas juntas se realiza con un cordón de base, y la aplicación de una masilla normalmente de poliuretano para el sellado.

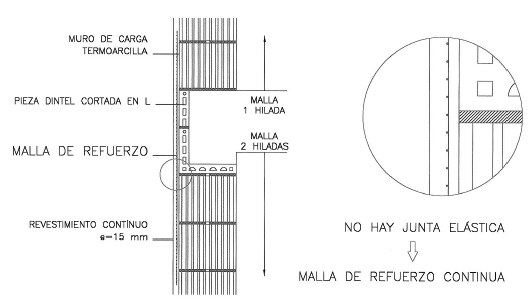

1.4.2. Mallas de fibra de vidrio |
||||||||||||||||||||||||||||||||||
Para la prevención de fisuras en los revestimientos de fachada debidas a una mala ejecución de los forjados, se colocará una malla de refuerzo embebida en el revestimiento. Esta solución solo es válida para prevenir microfisuras en el revestimiento, siendo más recomendable disponer además de una junta elástica. COLOCACIÓN
|
||||||||||||||||||||||||||||||||||
En una estructura porticada de pilares, cuando vayamos a levantar los muros de cerramiento, ya estarán construidos los forjados. Por este motivo no tiene sentido hablar de apoyo del forjado en el muro, sino de unión entre muro y forjado. Como ya explicamos en la Unidad 2 de análisis estructural, el forjado apoya en unas vigas que a su vez apoyan en los pilares. En la unión muro de cerramiento – forjado, tendremos que tener en cuenta los siguientes aspectos:
|
||||||||||||||||||||||||||||||||||
2.1. Contacto muro de cerramiento con forjado |
||||||||||||||||||||||||||||||||||
Entre
la hilada superior del muro de cerramiento y la cara inferior del forjado
se dejará una holgura de 2 cm aproximadamente, que se rellenará
con un material elástico de adecuada resistencia al fuego.
|
||||||||||||||||||||||||||||||||||
2.2. Revestimiento del canto del forjado en muros exteriores |
||||||||||||||||||||||||||||||||||
El forjado, al ser de hormigón supone la formación de puentes térmicos, por lo que debemos aislarlo. Para ello, colocaremos piezas cerámicas delante del frente del forjado. De esta manera se mejora el comportamiento ante pérdidas por transmisión térmica en los cantos de los forjados. Evidentemente cuanto mayor sea el espesor de estas piezas cerámicas (normalmente de Termoarcilla) que revisten los elementos de hormigón, mayor será el aislamiento térmico que estamos consiguiendo. El recubrimiento exterior del canto del forjado puede hacerse con las piezas de Termoarcilla siguientes: 1.
Plaquetas Termoarcilla de 4,8 cm. El forjado debe sobresalir 5 cm con
respecto a los pilares. Cuando el canto del forjado sea mayor de 19 cm, que es la altura de los bloques Termoarcilla, no será suficiente con una pieza para recubrir dicho canto del forjado. En ese caso, tendremos que colocar una pieza completa y sobre ésta apoyar otra pieza cortada, de la altura requerida.

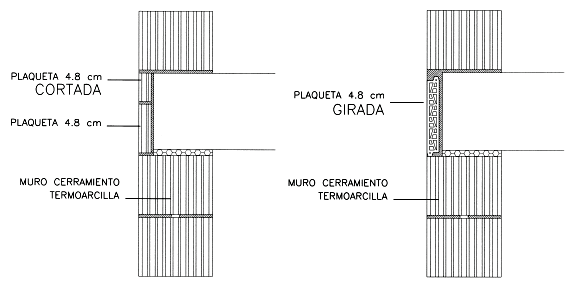

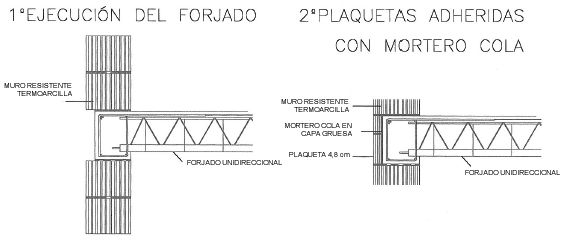

2.2.1. Revestimiento con plaquetas Termoarcilla de 4,8 cm. |
||||||||||||||||||||||||||||||||||
Se recomienda que el forjado sobresalga aproximadamente 5 cm con respecto a los pilares. Como se explicó en el apartado 4 de la Unidad 4, de ejecución de muros de cerramiento, las piezas que se utilizan para recubrir los pilares serán plaquetas de 9,6 cm de espesor mínimo.
De esta manera las piezas de recubrimiento del forjado que emplearemos
serán plaquetas FORMA DE COLOCACIÓN Si se decide realizar el revestimiento del forjado con las plaquetas Termoarcilla de 4,8 cm, sobre el canto del forjado adherimos las piezas mediante la aplicación de un mortero cola en capa gruesa. VENTAJAS E INCONVENIENTES
Cuando
las condiciones en relación con el puente térmico sean desfavorables
en este punto, es importante el control del ambiente interior (temperatura,
% de humedad, ventilación), o bien la adopción de medidas
constructivas que tengan en cuenta o prevengan el riesgo de condensaciones
superficiales, cuando no sea posible el control del ambiente interior
(por ejemplo viviendas sin calefacción, o con un grado de ocupación
alto sin una ventilación suficiente). |
||||||||||||||||||||||||||||||||||

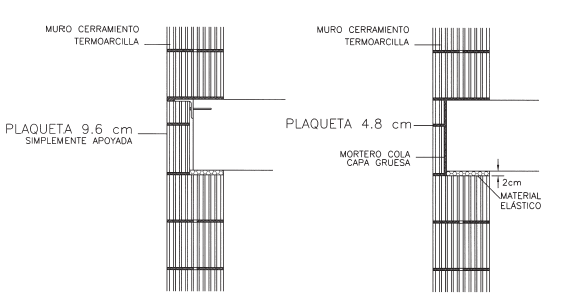

2.2.2. Revestimiento con plaquetas Termoarcilla de 9,6 cm. |
||||||||||||||||||||||||||||||||||
Si el forjado está alineado con los pilares, es decir, no disponemos de un vuelo de 5 cm del forjado respecto a los pilares, la pieza a emplear en el frente del forjado será la misma que para el emparche de los pilares.
Como se
explicó en el tema anterior de ejecución de muros de cerramiento,
las piezas que se utilizan para emparchar los pilares serán plaquetas
de 9,6 cm FORMA DE COLOCACIÓN Si se decide realizar el emparche del forjado con las plaquetas Termoarcilla de 9,6 cm la colocación será la siguiente:
VENTAJAS E INCONVENIENTES
2.2.3. Otros materiales para el revestimiento
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Las patologías más habituales en los revestimientos de fachada en la unión muro-forjado, tienen su fundamento en los diferentes movimientos (térmicos, flechas) entre ambos elementos. El error más frecuente que ocasiona la fisuración horizontal en la unión muro de cerramiento-forjado, es:
Las fisuras que aparecen en el muro por este motivo, son indepedientes del material constituyente del mismo. Vamos a señalar dos formas de evitar estas fisuras que pueden aparecer en el muro en la zona próxima al forjado. Éstas son:
|
||||||||||||||||||||||||||||||||||

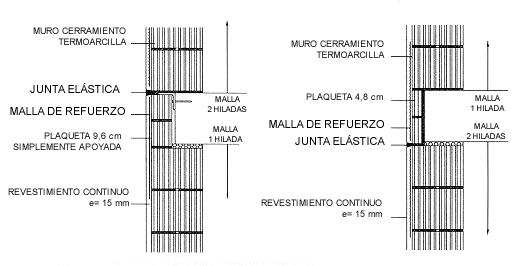

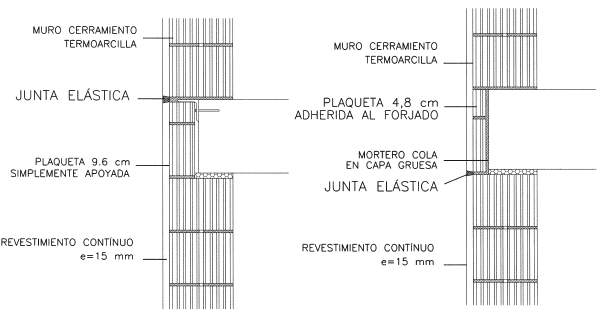

2.3.1. Juntas elásticas |
||||||||||||||||||||||||||||||||||
Para la prevención de fisuras en los revestimientos de fachada debidas a una falta de rigidez del forjado, se recomienda la colocación de juntas elásticas horizontales en el revestimiento. SITUACIÓN DE LA JUNTA La posición
de la junta en el revestimiento depende de la colocación de la
plaqueta empleada en el frente del forjado:
La ejecución de estas juntas se realiza con un cordón de base, y la aplicación de una masilla (normalmente de poliuretano) para el sellado.

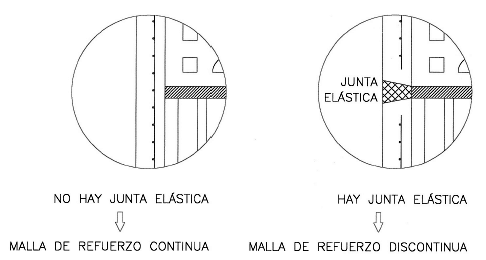

2.3.2. Mallas de fibra de vidrio |
||||||||||||||||||||||||||||||||||
Para la
prevención de fisuras en los revestimientos de fachada debidas
a una mala ejecución de los forjados, se colocará una
malla de refuerzo embebida en el revestimiento. Esta solución sólo es válida para prevenir microfisuras en el revestimiento, siendo recomendable disponer además una junta elástica, para evitar la aparición de fisuras de mayor entidad.
COLOCACIÓN
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
APOYO DEL FORJADO | ||||||||||||||||||||||||||||||||||
1. |
¿La
unión muro Termoarcilla inferior y forjado se realiza igual si
lo hace sobre un muro de carga que sobre uno de cerramiento? |
|||||||||||||||||||||||||||||||||
2. |
¿Cuáles
son las tres formas de apoyar el forjado en un muro de carga? |
|||||||||||||||||||||||||||||||||
3. |
En ambos casos, ¿es preciso usar una lámina fina de plástico? |
|||||||||||||||||||||||||||||||||
4. |
¿Cómo
se realiza la unión muro de cerramiento Termoarcilla inferior y
forjado? |
|||||||||||||||||||||||||||||||||
EJECUCIÓN DEL ZUNCHO | ||||||||||||||||||||||||||||||||||
1. |
¿Cuál es el ancho del zuncho en un muro interior, con respecto al espesor del muro? | |||||||||||||||||||||||||||||||||
2. |
¿Cuál es el ancho del zuncho en un muro exterior, con respecto
al espesor del muro? |
|||||||||||||||||||||||||||||||||
3. |
En
un muro exterior de 29 cm, ¿cuál es el ancho mínimo
del zuncho? |
|||||||||||||||||||||||||||||||||
4.
|
En un muro de 29 cm, ¿cuál es el ancho máximo del
zuncho? |
|||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||
5. |
Si el forjado tiene 25 cm de canto, ¿puede el zuncho tener 20 cm
de canto? |
|||||||||||||||||||||||||||||||||
EMPARCHE DEL FRENTE DEL FORJADO | ||||||||||||||||||||||||||||||||||
1. |
¿Se
pueden emplear las mismas piezas para el frente del forjado en muro de
carga que en muro de cerramiento? |
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
2. |
¿Qué
piezas de Termoarcilla se pueden usar para revestir el canto del forjado
en un muro de carga? |
|||||||||||||||||||||||||||||||||
3. |
¿Qué
piezas de Termoarcilla se pueden usar para revestir el canto del forjado
en un muro de cerramiento? |
|||||||||||||||||||||||||||||||||
4. |
En un muro de carga, ¿cuáles son las ventajas y los inconvenientes
de la plaqueta de 4,8 cm en el frente del forjado? |
|||||||||||||||||||||||||||||||||
5. |
¿Cómo
se colocan las plaquetas de 4,8 cm en un muro de carga? |
|||||||||||||||||||||||||||||||||
6. |
¿Cómo
se colocan las plaquetas de 9,6 cm en un muro de carga? |
|||||||||||||||||||||||||||||||||
7. |
¿Cómo se colocan las plaquetas de 4,8 cm en un muro de cerramiento? | |||||||||||||||||||||||||||||||||
8. |
¿Cómo
se colocan las plaquetas de 9,6 cm en un muro de cerramiento? |
|||||||||||||||||||||||||||||||||
9. |
En
un muro de carga de 29 cm de espesor, ¿qué tipo de piezas
podemos emplear en el frente del forjado? |
|||||||||||||||||||||||||||||||||
10. |
En un muro de carga de 24 cm de espesor, ¿qué tipo de piezas
podemos emplear en el frente del forjado? |
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
11. |
En
un muro de cerramiento de 29 cm de espesor, ¿qué tipo de
piezas podemos emplear en el frente del forjado? |
|||||||||||||||||||||||||||||||||
12. |
En
un muro de cerramiento de 24 cm de espesor, ¿qué tipo de
piezas podemos emplear en el frente del forjado? |
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
JUNTAS
ELÁSTICAS HORIZONTALES EN EL REVESTIMIENTO |
||||||||||||||||||||||||||||||||||
1. |
¿Es
obligatorio colocar en el revestimiento juntas elásticas horizontales
en el revestimiento? |
|||||||||||||||||||||||||||||||||
2. |
En
caso de tener que emplear estas juntas elásticas, se disponen en
la misma posición en muro de carga que en muro de cerramiento? |
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
3. |
En
el caso de emplear plaqueta de 4,8 cm adherida al frente del forjado,
¿Se sitúa en la misma posición esta junta elástica
en muro de carga y en muro de cerramiento? |
|||||||||||||||||||||||||||||||||
4. |
En
el caso de emplear plaqueta de 9,6 cm en el frente del forjado de un muro
de cerramiento de 24 cm, ¿Se sitúa en la misma posición
esta junta elástica si está adherida al forjado que si está
simplemente apoyada? |
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
5. |
Señala
la colocación de la junta elástica en el revestimiento en
un muro de carga con plaqueta de 4,8 cm en el frente del forjado. |
|||||||||||||||||||||||||||||||||
6. |
Señala
la colocación de la junta elástica en el revestimiento en
un muro de cerramiento con plaqueta de 4,8 cm adherida al frente del forjado
con mortero cola en capa gruesa. |
|||||||||||||||||||||||||||||||||
7. |
Señala
la colocación de la junta elástica en el revestimiento en
un muro de cerramiento de 24 cm con plaqueta de 9,6 cm simplemente apoyada
en el frente del forjado. |
|||||||||||||||||||||||||||||||||
MALLA DE FIBRA DE VIDRIO | ||||||||||||||||||||||||||||||||||
1. |
¿Es
obligatorio colocar malla de fibra de vidrio en el revestimiento en zonas
próximas al forjado? |
|||||||||||||||||||||||||||||||||
2. |
¿Se
coloca de igual forma la malla de fibra de vidrio próxima al forjado
si hay junta elástica en el revestimiento que si no la hay? |
|||||||||||||||||||||||||||||||||
3. |
¿Se
coloca de igual forma la malla de fibra de vidrio en el revestimiento
de un muro de carga que en otro de cerramiento? |
|||||||||||||||||||||||||||||||||
4. |
¿Se
colocan las mallas de fibra de vidrio y las juntas elásticas tanto
en revestimientos con mortero monocapa como de enfoscado tradicional? |
|||||||||||||||||||||||||||||||||
PREGUNTAS TIPO TEST | ||||||||||||||||||||||||||||||||||
1. |
La malla de refuerzo del revestimiento en la unión muro de carga – forjado se dispondrá: | |||||||||||||||||||||||||||||||||
a) Sólo cuando se ejecute también la junta elástica horizontal en el revestimiento. b) Sólo en el canto del forjado. c) Una hilada por encima del forjado y dos por debajo. |
||||||||||||||||||||||||||||||||||
2. |
El ancho de un zuncho en su unión con un muro exterior será: | |||||||||||||||||||||||||||||||||
a) Mayor de 14 cm. b) Mayor de 2/3 del ancho del muro. c) La mayor de las dos condiciones anteriores. |
||||||||||||||||||||||||||||||||||
3. |
En cuanto al revestimiento del canto del forjado, señale la respuesta correcta: | |||||||||||||||||||||||||||||||||
a) Se realizará con placas de vidrio celular. b) No será necesario revestirlo porque luego se le aplicará un revoco exterior. c) Se recomienda revestir con plaquetas Termoarcilla o con pieza de zuncho cortada en L, aunque se admite el empleo de otras piezas cerámicas. |
||||||||||||||||||||||||||||||||||
4. |
El frente del forjado: | |||||||||||||||||||||||||||||||||
a) Sólo se podrá recubrir con plaquetas Termoarcilla de 4,8 cm de espesor. b) Sólo se podrá recubrir con plaquetas Termoarcilla de 9,6 cm de espesor. c) Se podrá recubrir con plaquetas Termoarcilla de 4,8 cm de espesor mínimo. |
||||||||||||||||||||||||||||||||||
5. |
En
muros de carga, las piezas de revestimiento del frente de forjado se colocarán: |
|||||||||||||||||||||||||||||||||
a) Simplemente apoyadas, pues son suficientemente estables. b) Como encofrado perdido adheridas al hormigón del forjado. c) Adheridas a un angular metálico. |
||||||||||||||||||||||||||||||||||
6. |
En
la unión entre muro de carga y forjado: |
|||||||||||||||||||||||||||||||||
a) Cuando se utilice la plaqueta de 9,6 cm adherida al frente del forjado con mortero cola en capa gruesa, la junta horizontal en el revestimiento debe hacerse en la unión del forjado con el muro superior. b) Cuando el se utilice la pieza de dintel cortada en L, como frente del forjado, si se realiza la junta horizontal en el revestimiento debe hacerse en la unión del forjado con el muro superior. c) Es conveniente realizar una junta horizontal en el revestimiento, rellena con masilla de poliuretano, en la unión del forjado y el muro inferior. |
||||||||||||||||||||||||||||||||||
7. |
En
la unión del muro de carga con el forjado, los bloques Termoarcilla
de coronación del paño de fábrica: |
|||||||||||||||||||||||||||||||||
a) Deberán macizarse para evitar fisuras. b) Tendrán las perforaciones cegadas con mortero o con una lámina fina para evitar el relleno de las mismas. c) Tendrán una lámina de porexpan para evitar el relleno de las perforaciones y además conseguir independizar los movimientos de muro de carga y forjado. |
||||||||||||||||||||||||||||||||||
8. |
En
un muro de carga de Termoarcilla, el tiempo mínimo necesario desde
la terminación del muro hasta el hormigonado del forjado superior
es de, aproximadamente: |
|||||||||||||||||||||||||||||||||
a) Entre 3 y 7 días pues depende del mortero empleado. b) 1 día. c) 14 días. |
||||||||||||||||||||||||||||||||||
9. |
La
unión muro de cerramiento – forjado implica adherir plaquetas
de 4,8 cm al frente del forjado mediante: |
|||||||||||||||||||||||||||||||||
a) Mortero hidrófugo. b) Angular metálico. c) Mortero de alta adherencia. |
||||||||||||||||||||||||||||||||||
10. |
En
la unión del muro de cerramiento con el forjado es conveniente
realizar una junta horizontal en el revestimiento, rellena con masilla de poliuretano: |
|||||||||||||||||||||||||||||||||
a) A la altura del encuentro entre forjado y muro superior. b) A la altura del encuentro entre forjado y el muro inferior. c) En un sitio o en otro dependiendo de la colocación de las plaquetas utilizadas (adheridas al frente del forjado con mortero cola o simplemente apoyadas). |
||||||||||||||||||||||||||||||||||
11. |
Las
mallas de refuerzo de fibra de vidrio embebidas en el revestimiento se
colocarán: |
|||||||||||||||||||||||||||||||||
a) Sólo cuando el muro Termoarcilla esté revestido con un enfoscado. b) En todos los puntos de la fachada con riesgo de fisuración. c) Recubriendo sólo el canto del forjado. |
||||||||||||||||||||||||||||||||||
12. |
En
general, de cara al comportamiento de los muros de carga con bloque Termoarcilla,
es preferible que soporten forjados de hormigón: |
|||||||||||||||||||||||||||||||||
a) Rígidos. b) Poco rígidos. c) La rigidez del forjado es indiferente. |
||||||||||||||||||||||||||||||||||
13.
|
A la hora de modular verticalmente un muro de carga, ¿afecta el tipo de apoyo para el forjado que se emplee? |
|||||||||||||||||||||||||||||||||
a) Sí, pues si apoyamos el forjado sobre la pieza de dintel cortada en L, tenemos que tener en cuenta la altura de la base de esta pieza. b) No. c) Ninguna de las respuestas anteriores es correcta. |
||||||||||||||||||||||||||||||||||
SOLUCIONES |
APOYO
DEL FORJADO |
|||
1. |
No. |
||
|
|||
2. |
Apoyo sobre bloque Termoarcilla con las perforaciones cegadas con mortero,
apoyo sobre la pieza de dintel cortada en forma de L, y apoyo sobre una
lámina fina que tape las perforaciones de los bloques Termoarcilla
de la última hilada. |
||
3. |
No, solo en el caso de apoyo directo del forjado sobre los bloques Termoarcilla,
pues hay que cegar las perforaciones de los bloques para evitar que el
hormigón del forjado penetre en ellas. También se podrían
cegar las perforaciones con mortero. |
||
4. |
Se
dejarán unos 2 cm entre el muro de cerramiento inferior y el forjado
que se rellenará con un material elástico y resistente al
fuego. Ejemplo: lana de roca, porexpan, etc |
||
EJECUCIÓN
DEL ZUNCHO |
|||
1. |
Igual al espesor del muro. | ||
2. |
Menor al espesor del muro. Ancho del zuncho igual al espesor del muro
menos el espesor de la pieza situada en el frente del forjado. |
||
3. |
Debe
ser mayor de 14 cm y mayor de 2/3 x 29 cm = 19,3 cm. Es decir, debe ser
mayor de 19,3 cm. |
||
4.
|
Si es un muro interior, el ancho del zuncho será 29 cm. Si es un
muro exterior |
||
|
|
||
5. |
No. El canto del zuncho será igual o mayor al canto del forjado. |
||
EMPARCHE DEL FRENTE DEL FORJADO | |||
1. |
Sí.
Excepto la pieza de dintel cortada en L que sólo se emplea en el
frente del forjado en estructuras de muros de carga. |
||
|
|||
2. |
Plaqueta
4,8 cm, plaqueta de 9,6 cm y pieza de dintel cortada en L. |
||
3. |
Plaqueta
4,8 cm y plaqueta 9,6 cm. |
||
4. |
La ventaja es que al ser más estrecha, por lo que el ancho del
zuncho podrá ser mayor. El inconveniente es que al ser más
estrecha aísla menos térmicamente el canto del forjado de
hormigón. |
||
5. |
Lo
más aconsejable, es que se coloquen como encofrado perdido. Otra
solución que también es válida sería aplicar
un mortero cola en capa gruesa. |
||
6. |
Lo
más aconsejable, es que se coloquen como encofrado perdido. Otra
solución que también es válida sería aplicar
un mortero cola en capa gruesa. |
||
7. |
Con un mortero cola en capa gruesa. | ||
8. |
Simplemente
apoyadas y con un angular metálico unido al forjado si fuera necesario,
para conseguir un apoyo adecuado del muro superior. |
||
9. |
Pieza
de dintel cortada en L, plaqueta 4,8 cm y plaqueta 9,6 cm. |
||
10. |
Pieza de dintel cortada en L y plaqueta 4,8 cm. |
||
|
|||
11. |
Plaqueta
4,8 cm y plaqueta 9,6 cm. |
||
|
|||
12. |
Plaqueta
4,8 cm y plaqueta 9,6 cm (con angular metálico fijado al canto
del forjado). |
||
|
|||
JUNTAS
ELÁSTICAS HORIZONTALES EN EL REVESTIMIENTO |
|||
1. |
No
es obligatorio, pero sí recomendable en aquellos casos en los que
se ejecute mal el forjado, por usar un hormigón mal curado, o porque
el forjado no es suficientemente rígido. |
||
2. |
No. |
||
|
|||
3. |
Sí. |
||
4. |
No. |
||
|
|||
5. |
Estará
en el contacto del forjado con el muro inferior. |
||
6. |
Estará
en el contacto del forjado con el muro inferior. |
||
7. |
Estará
en el contacto del forjado con el muro superior. |
||
MALLA DE FIBRA DE VIDRIO |
|||
1. |
No
es obligatorio, pero sí recomendable colocar la malla de fibra
de vidrio en el canto del forjado y unas hiladas por encima y por debajo
del mismo. |
||
2. |
No.
Si existe junta elástica en el revestimiento la malla se coloca
de forma discontinua a ambos lados de la junta. Si no existe junta elástica,
la malla se dispone de forma continua. |
||
3. |
Sí. |
||
4. |
Sí.
La malla de fibra de vidrio se coloca embebida en el enfoscado de mortero
tradicional y en el monocapa, al igual que las juntas elásticas. |
||
PREGUNTAS TIPO TEST | |||
1. |
c) Una hilada por encima del forjado y dos por debajo. | ||
|
|||
2. |
c) La mayor de las dos condiciones anteriores. | ||
3. |
c)
Se recomienda revestir con plaquetas Termoarcilla o con pieza de zuncho
cortada en L, aunque se admite el empleo de otras piezas cerámicas. |
||
4. |
c) Se podrá recubrir con plaquetas Termoarcilla de 4,8 cm de espesor mínimo. | ||
5. |
b)
Como encofrado perdido adheridas al hormigón del forjado. |
||
6. |
c)
Es conveniente realizar una junta horizontal en el revestimiento, rellena
con masilla de poliuretano, en la unión del forjado y el muro inferior. |
||
7. |
b)
Tendrán las perforaciones cegadas con mortero o con una lámina
fina para evitar el relleno de las mismas. |
||
8. |
a)
Entre 3 y 7 días pues depende del mortero empleado. |
||
|
|||
9. |
c) Mortero de alta adherencia. |
||
10. |
c)
En un sitio o en otro dependiendo de la colocación de las plaquetas
utilizadas (adheridas al frente del forjado con mortero cola o simplemente
apoyadas). |
||
|
|||
11. |
b)
En todos los puntos de la fachada con riesgo de fisuración. |
||
12. |
a)
Rígidos. |
||
13.
|
a) Sí, pues si apoyamos el forjado sobre la pieza de dintel cortada en L, tenemos que tener en cuenta la altura de la base de esta pieza. |
